Портальные обрабатывающие центры для крупногабаритных деталей

Сравнить модели этой категории Связаться с командой

Портальные обрабатывающие центры Tiezheng рассматривают, когда детали и приспособлению нужна большая опорная площадь либо другая схема загрузки и доступа шпинделя. На странице каждой модели отдельно сравните размеры стола, ходы X/Y/Z, нагрузку и зазоры. До выбора проверьте всю установку и распределение нагрузки: размер стола не гарантирует полезную зону резания.

Когда стоит рассмотреть портальный обрабатывающий центр?

Оцените плиты, рамы, основания, пресс-формы и другие крупные детали, для которых доступ при фрезеровании, сверлении или растачивании требует такой компоновки. Эти примеры не подтверждают пригодность для материала, точности или нагрузки. Сопоставьте суммарную массу детали с приспособлением, доступ при загрузке, просвет под поперечиной и инструментальную сборку с предлагаемой конфигурацией.

Сравните модели этой категории

Сравните опубликованные значения и откройте полные характеристики каждой модели. Размеры, ходы и нагрузка сами по себе не подтверждают пригодность для детали. Уточните закрепление, доступ инструмента и комплектацию поставки у представителя отдела продаж.

MB22-4030

Ход X: 4000 mm
Ход Y: 3100 mm
Ход Z: 1000 mm

Смотреть характеристики

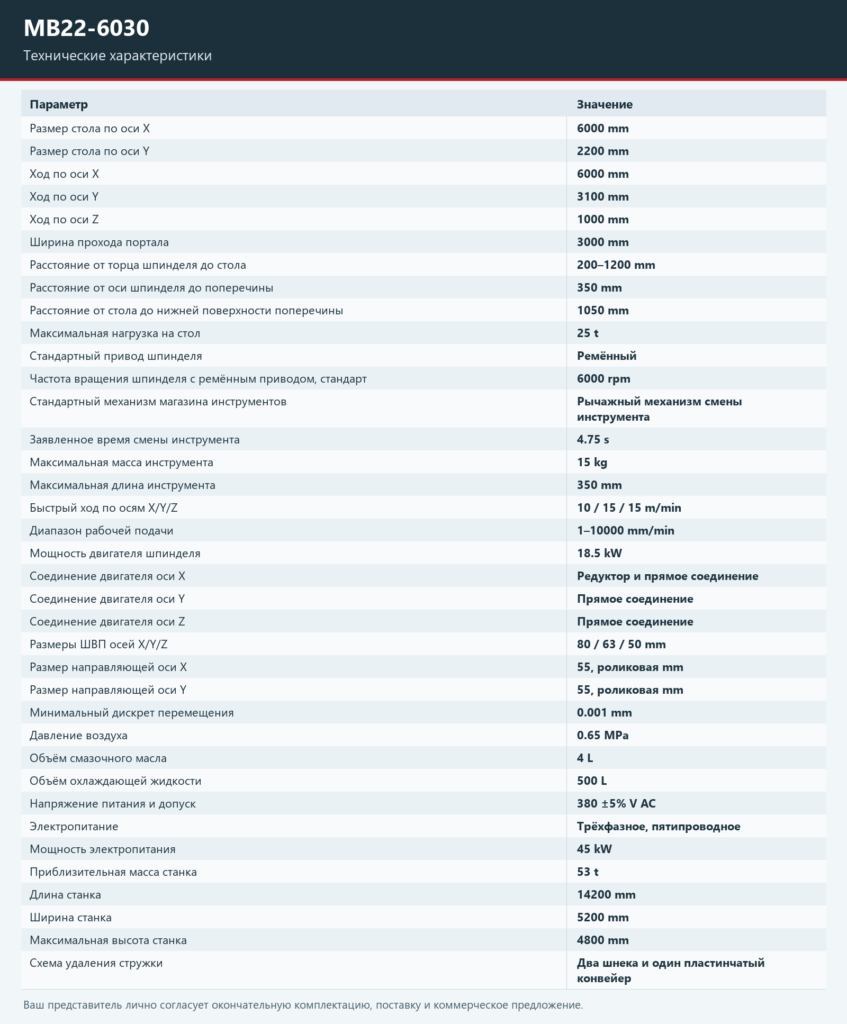

MB22-6030

Ход X: 6000 mm
Ход Y: 3100 mm
Ход Z: 1000 mm

Смотреть характеристики

Параметры моделей

Что проверить перед выбором модели?

Отдельно изучите опубликованные размеры, ходы осей, ограничения по детали и допустимые нагрузки каждой модели. Учитывайте деталь целиком, приспособление, инструментальную сборку и зазоры. Максимальные значения не гарантируют одновременную работу на всех указанных пределах. Согласуйте систему ЧПУ, шпиндель, инструмент и состав базового и дополнительного оснащения поставляемого станка.

Как пользоваться изображениями и характеристиками?

Изображения показывают компоновку станка и производственную обстановку. Они не подтверждают точность готовой детали, время цикла, пригодность для материала или область действия сертификата. В таблице конкретной модели проверьте названия параметров, единицы и условия комплектации. Недостающие данные запросите у представителя: отсутствие значения не означает ноль.

Tiezheng MB18-3023 gantry machining center product overview

Иллюстрация исполнения, а не фотография конкретной модели. Уточните состав поставки у представителя отдела продаж.

Какие сведения нужны представителю для оценки задачи?

Операции и обрабатываемые поверхности, размеры детали и суммарная масса детали с приспособлением, если они известны.
Марка материала, состояние заготовки, критические допуски, требования к поверхности и предполагаемый метод контроля.
Принцип закрепления, доступ инструмента, способ загрузки, объём выпуска и желаемое время цикла при наличии.
Страна поставки, предпочтительная система ЧПУ, инженерные коммуникации, требования к монтажу и обучению.

Для первого обращения не обязательно выбирать модель или прикладывать чертёж. Опишите известную вам деталь или операцию. Канал передачи конфиденциальных чертежей согласуйте непосредственно с представителем. Комплектацию, поставку, условия приёмки и коммерческое предложение подтверждает контактное лицо, а не сайт автоматически.

Как согласовать документы и сервис?

Размещённые сертификаты предназначены для проверки документов и не подтверждают соответствие всех моделей, опций и стран поставки. Уточните конкретную модель, область действия сертификата и требования страны назначения. Ответственность за монтаж, обучение, запасные части, контроль и сервис необходимо согласовать для заказа.

Изучить условия сервиса Изучить документы о соответствии

Вопросы перед выбором станка

Доказывает ли наибольший опубликованный размер, что деталь поместится?

Нет. Совместно оцените всю деталь, приспособление, инструмент, перемещения осей, доступ при загрузке и зазоры. Отдельные максимальные значения не определяют совокупную рабочую зону.

Можно ли выбрать материал или отрасль и считать результат согласованным?

Нет. Эти сведения описывают предполагаемую задачу. Марка материала, режимы обработки, требуемая точность и условия выпуска требуют индивидуальной оценки; категория станка не подтверждает пригодность для отрасли.

Всегда ли включены автоматизация или приводной инструмент?

Нет. Уточните оборудование, интерфейсы, ограждения и состав базового и дополнительного оснащения для конкретной модели и заказа.

Можно ли обратиться без выбранной модели и чертежа?

Да. Начните с описания детали или операции. Представитель уточнит необходимые сведения для обсуждения комплектации и напрямую подтвердит коммерческое предложение.

Обсудить требования к обработке Найти и сравнить станки

Какие опубликованные модели можно изучить? (71)

По ссылкам представлены модели этой классификационной группы. Классификация помогает искать станки, но не означает, что все модели подходят для одной детали или одного процесса.

Как сравнить эти портальные модели?

Отдельно сравните ходы осей, размеры стола и нагрузку на стол. Размер стола не гарантирует полезную зону резания. Учитывайте всю деталь, приспособление, инструментальную сборку и распределение нагрузки. Если параметр не опубликован, запросите его именно для этой модели, не подставляя значение похожего станка.

На узком экране прокрутите таблицу по горизонтали. Для работы с клавиатуры выберите таблицу клавишей Tab и используйте стрелки влево и вправо.

Как сравнить эти портальные модели?
Характеристика	SFA/T2012	MB22-8030
Ход по оси X	2100 mm	8200 mm
Ход по оси Y	1200 mm	3000 mm
Ход по оси Z	550 mm	1000 mm
Размеры стола	2000 × 1200 mm	Уточните у представителя
Нагрузка на стол	Уточните у представителя	25 t

Это отдельные ограничения, а не гарантия одновременной обработки детали с указанными предельными размерами и массой. Для первого обращения модель и чертёж необязательны. Представитель лично согласует окончательную комплектацию, поставку и коммерческое предложение.

Сравнить эти модели
