SMA/T2030 — обрабатывающий центр SMA
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
Tiezheng SMA/T2030 входит в семейство обрабатывающих центров SMA. Опубликованы стол и ходы X/Y 2000 x 3000 мм, ход Z 550 мм, ширина портала 2200 мм и максимальная нагрузка 5 t. Для предварительного сравнения используйте также данные шпинделя, подач, направляющих, точности, коммуникаций и габаритов; опции и окончательный объём поставки требуют проверки по чертежу и производственным требованиям.
Какие данные документированы?
Источник указывает исполнение BT40 с прямым приводом, конструкцию механического шпинделя, частоту 12000 rpm, быстрое перемещение X/Z 32.48 m/min, быстрое перемещение реечной передачи Y 48 m/min и рабочую подачу 1-30000 mm/min. Таблица сохраняет данные позиционирования, повторяемости, минимального шага, габаритов, массы, мощности, охлаждения и смазки.
Как оценить применение и комплектацию?
Подтвердите габарит детали, оснастку, зазоры, опоры и доступ фрезы. Опциональный шпиндель, магазин, винтовая передача оси Y, удаление стружки, исполнение серводвигателей и требования к давлению требуют подтверждения для точной модели; перечисление этих вопросов не подтверждает доступность или совместимость. Пригодность процесса и результат на детали проверяются инженерами.

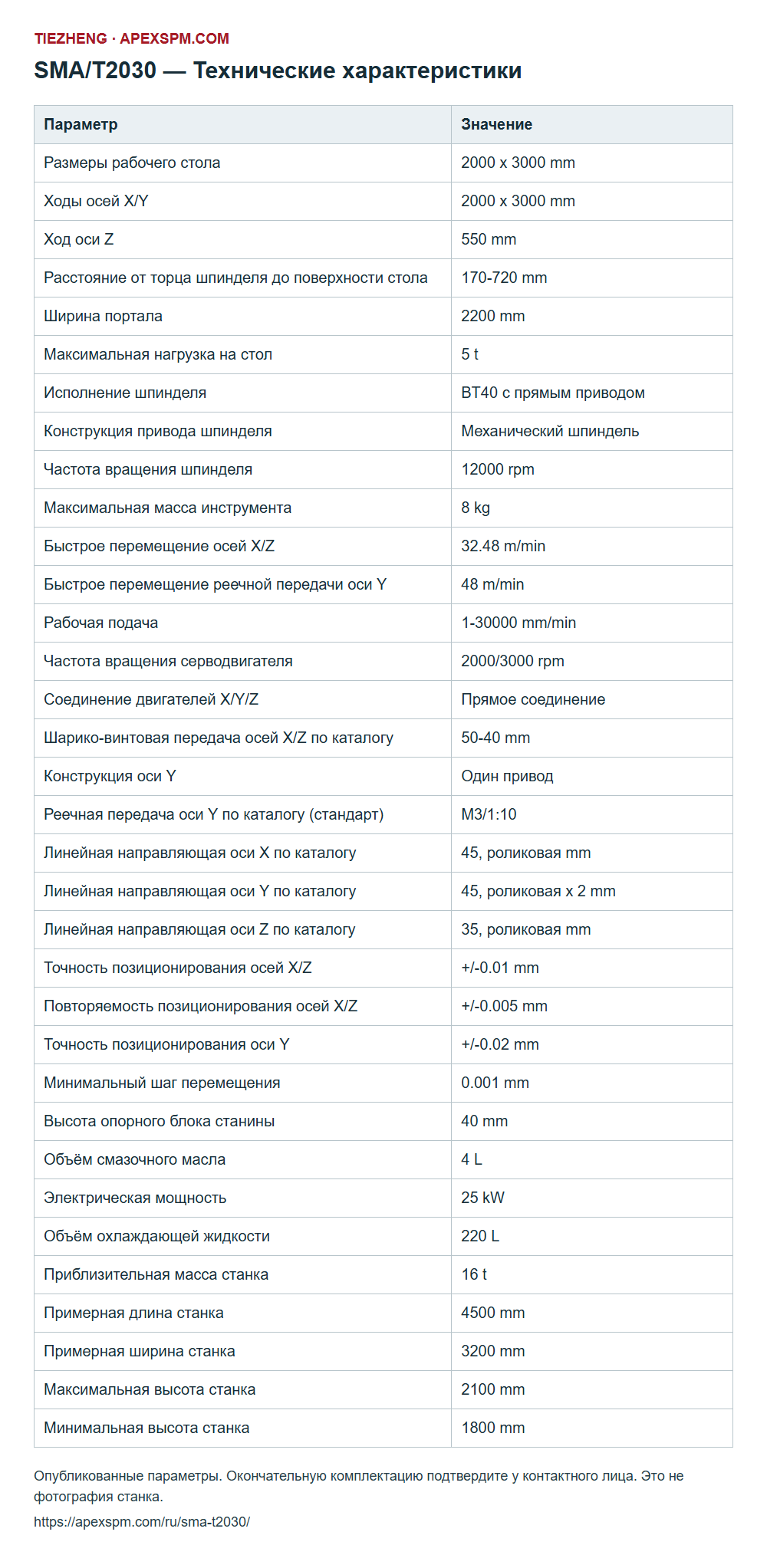

Какие характеристики опубликованы?
| Параметр | Значение |
|---|---|
| Размеры рабочего стола | 2000 x 3000 mm |
| Ходы осей X/Y | 2000 x 3000 mm |
| Ход оси Z | 550 mm |
| Расстояние от торца шпинделя до поверхности стола | 170-720 mm |
| Ширина портала | 2200 mm |
| Максимальная нагрузка на стол | 5 t |
| Исполнение шпинделя | BT40 с прямым приводом |
| Конструкция привода шпинделя | Механический шпиндель |
| Частота вращения шпинделя | 12000 rpm |
| Максимальная масса инструмента | 8 kg |
| Быстрое перемещение осей X/Z | 32.48 m/min |
| Быстрое перемещение реечной передачи оси Y | 48 m/min |
| Рабочая подача | 1-30000 mm/min |
| Частота вращения серводвигателя | 2000/3000 rpm |
| Соединение двигателей X/Y/Z | Прямое соединение |
| Шарико-винтовая передача осей X/Z по каталогу | 50-40 mm |
| Конструкция оси Y | Один привод |
| Реечная передача оси Y по каталогу (стандарт) | M3/1:10 |
| Линейная направляющая оси X по каталогу | 45, роликовая mm |
| Линейная направляющая оси Y по каталогу | 45, роликовая x 2 mm |
| Линейная направляющая оси Z по каталогу | 35, роликовая mm |
| Точность позиционирования осей X/Z | +/-0.01 mm |
| Повторяемость позиционирования осей X/Z | +/-0.005 mm |
| Точность позиционирования оси Y | +/-0.02 mm |
| Минимальный шаг перемещения | 0.001 mm |
| Высота опорного блока станины | 40 mm |
| Объём смазочного масла | 4 L |
| Электрическая мощность | 25 kW |
| Объём охлаждающей жидкости | 220 L |
| Приблизительная масса станка | 16 t |
| Примерная длина станка | 4500 mm |
| Примерная ширина станка | 3200 mm |
| Максимальная высота станка | 2100 mm |
| Минимальная высота станка | 1800 mm |
Единицы и обозначения сохранены по источнику: mm — миллиметры; rpm — обороты в минуту; kW — киловатты; kg — килограммы; t — тонны; tools — инструменты. Значения и альтернативы оставлены в опубликованном виде. Каталожные данные не являются гарантией результата на детали.
Вопросы при покупке
Как сравнить SMA/T2030?
Размеры рабочего стола: 2000 x 3000 mm; Ходы осей X/Y: 2000 x 3000 mm. Сравнивайте одинаковые параметры и единицы. Закрепление детали и доступ инструмента согласуйте отдельно.
Как читать данные подачи?
Запись X/Z 32.48 m/min сохранена в опубликованном виде. Она не преобразована в два отдельных значения. Подтвердите исполнение приводов при запросе.
Гарантируют ли записи точности готовую деталь?
Нет. Инженерная проверка подтверждает материал, процесс, инструмент, оснастку, допуски, поверхность и метод приёмки для применения.
Что отправить для подготовки предложения?
Отправьте 2D- и 3D-чертежи, материал, твёрдость, припуск, форму заготовки, размеры и массу детали, критические допуски, требования к поверхности, операции, годовой объём, целевое время цикла, оснастку, зазоры, доступ инструмента, требования к ЧПУ и шпинделю, автоматизацию, коммуникации, стружку, охлаждение, электрический стандарт, метод приёмки и страну назначения.
Определяет ли страница поставляемый станок?
Страница помогает предварительному сравнению. Поставляемая комплектация и пригодность для процесса подтверждаются чертежом, инженерной проверкой, окончательным предложением, техническим соглашением и документом приёмки.
