MB22-4030 Портальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
MB22-4030 — портальный обрабатывающий центр со столом 4000 × 2200 мм, ходами по осям X/Y/Z 4000 × 3100 × 1000 мм и заявленной максимальной нагрузкой на стол 20 т. Стандартный шпиндель с ремённым приводом имеет частоту вращения 6000 об/мин. Совместно оцените заготовку, приспособление, длину инструмента и зазоры: размеры стола, ходы и нагрузка сами по себе не гарантируют полезную зону обработки.
Какие операции следует описать?
Опишите фрезеруемые поверхности, размеры и массу детали, точки закрепления и доступ инструмента. Просвет портала шириной 3000 мм и расстояние от стола до поперечины — отдельные геометрические ограничения. При оценке обработки крупных деталей учитывайте зазоры приспособления и инструмента.
Согласуйте комплектацию поставки
В характеристиках указан стандартный шпиндель с ремённым приводом. Согласуйте конус шпинделя, оправки, вместимость магазина и дополнительные исполнения для конкретного заказа. Автоматическая смена инструмента не подтверждает роботизированную загрузку деталей, работу без оператора или наличие определённого дополнительного магазина.
Рассматривайте ограничения отдельно
Минимальный шаг перемещения относится к системе управления и не является допуском готовой детали. Нагрузку на стол оценивают с учётом массы детали и приспособления. До согласования монтажа и технологии обработки рассмотрите материал, режимы резания, фундамент, инженерные сети и доступ к площадке.

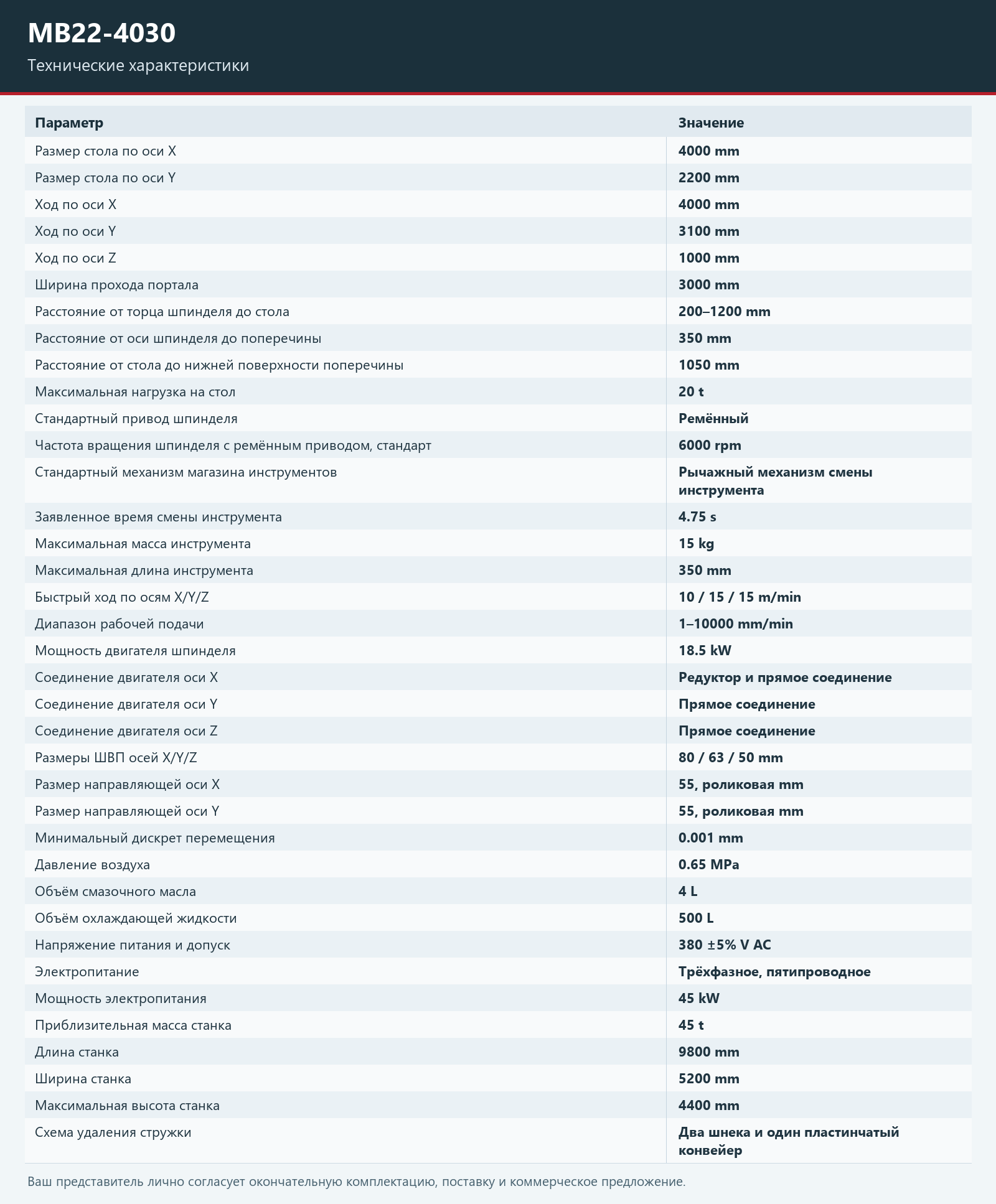

Технические характеристики
На узком экране прокрутите таблицу по горизонтали. Для работы с клавиатуры выберите таблицу клавишей Tab и используйте стрелки влево и вправо.
| Параметр | Значение | Единица |
|---|---|---|
| Размер стола по оси X | 4000 | mm |
| Размер стола по оси Y | 2200 | mm |
| Ход по оси X | 4000 | mm |
| Ход по оси Y | 3100 | mm |
| Ход по оси Z | 1000 | mm |
| Ширина прохода портала | 3000 | mm |
| Расстояние от торца шпинделя до стола | 200–1200 | mm |
| Расстояние от оси шпинделя до поперечины | 350 | mm |
| Расстояние от стола до нижней поверхности поперечины | 1050 | mm |
| Максимальная нагрузка на стол | 20 | t |
| Стандартный привод шпинделя | Ремённый | |
| Частота вращения шпинделя с ремённым приводом, стандарт | 6000 | rpm |
| Стандартный механизм магазина инструментов | Рычажный механизм смены инструмента | |
| Заявленное время смены инструмента | 4.75 | s |
| Максимальная масса инструмента | 15 | kg |
| Максимальная длина инструмента | 350 | mm |
| Быстрый ход по осям X/Y/Z | 10 / 15 / 15 | m/min |
| Диапазон рабочей подачи | 1–10000 | mm/min |
| Мощность двигателя шпинделя | 18.5 | kW |
| Соединение двигателя оси X | Редуктор и прямое соединение | |
| Соединение двигателя оси Y | Прямое соединение | |
| Соединение двигателя оси Z | Прямое соединение | |
| Размеры ШВП осей X/Y/Z | 80 / 63 / 50 | mm |
| Размер направляющей оси X | 55, роликовая | mm |
| Размер направляющей оси Y | 55, роликовая | mm |
| Минимальный дискрет перемещения | 0.001 | mm |
| Давление воздуха | 0.65 | MPa |
| Объём смазочного масла | 4 | L |
| Объём охлаждающей жидкости | 500 | L |
| Напряжение питания и допуск | 380 ±5% | V AC |
| Электропитание | Трёхфазное, пятипроводное | |
| Мощность электропитания | 45 | kW |
| Приблизительная масса станка | 45 | t |
| Длина станка | 9800 | mm |
| Ширина станка | 5200 | mm |
| Максимальная высота станка | 4400 | mm |
| Схема удаления стружки | Два шнека и один пластинчатый конвейер |
Обратитесь к своему представителю
Начните с детали или операции, которую хотите обсудить. Для первого обращения выбор модели и чертёж необязательны. По возможности укажите размеры, марку материала, количество и критические допуски. Ваш представитель лично согласует окончательную комплектацию, условия поставки и коммерческое предложение; после обращения конфиденциальные чертежи можно передать по согласованному каналу.
Вопросы перед выбором станка
Определяют ли размеры стола гарантированную зону обработки?
Нет. Совместно проверьте деталь, приспособление и инструментальную сборку с учётом ходов осей, просвета портала и поперечины, нагрузки на стол и требуемой операции.
Какая конфигурация шпинделя указана?
В характеристиках указан стандартный ремённый шпиндель на 6000 об/мин. Конус и любое другое исполнение согласуйте непосредственно для предполагаемой поставки.
Сколько инструментов будет в поставляемом магазине?
Сообщите представителю необходимые инструменты и операции. Вместимость магазина и точную комплектацию согласуют для заказа, а не определяют по обозначению модели.
Гарантирует ли минимальный шаг допуск готовой детали?
Нет. Допуск зависит от материала, инструмента, технологии, закрепления, окружающих условий и согласованного контроля. По возможности укажите критические элементы для оценки.
Что нужно для первого обращения?
Достаточно начать с описания детали или операции. Модель и чертёж необязательны. Представитель лично согласует окончательную комплектацию, поставку и коммерческое предложение.
