MF4020 Портальный обрабатывающий центр мостового типа
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
MF4020 — портальный обрабатывающий центр мостового типа с шириной стола 4000 мм, длиной 2000 мм и ходами X/Y/стандартной оси Z 4200 / 2000 / 1000 мм. Указанная максимальная равномерно распределённая нагрузка на стол — 30 т. До выбора станка для фрезерования крупных деталей совместно оцените заготовку, закрепление, инструмент и комплектацию шпинделя.

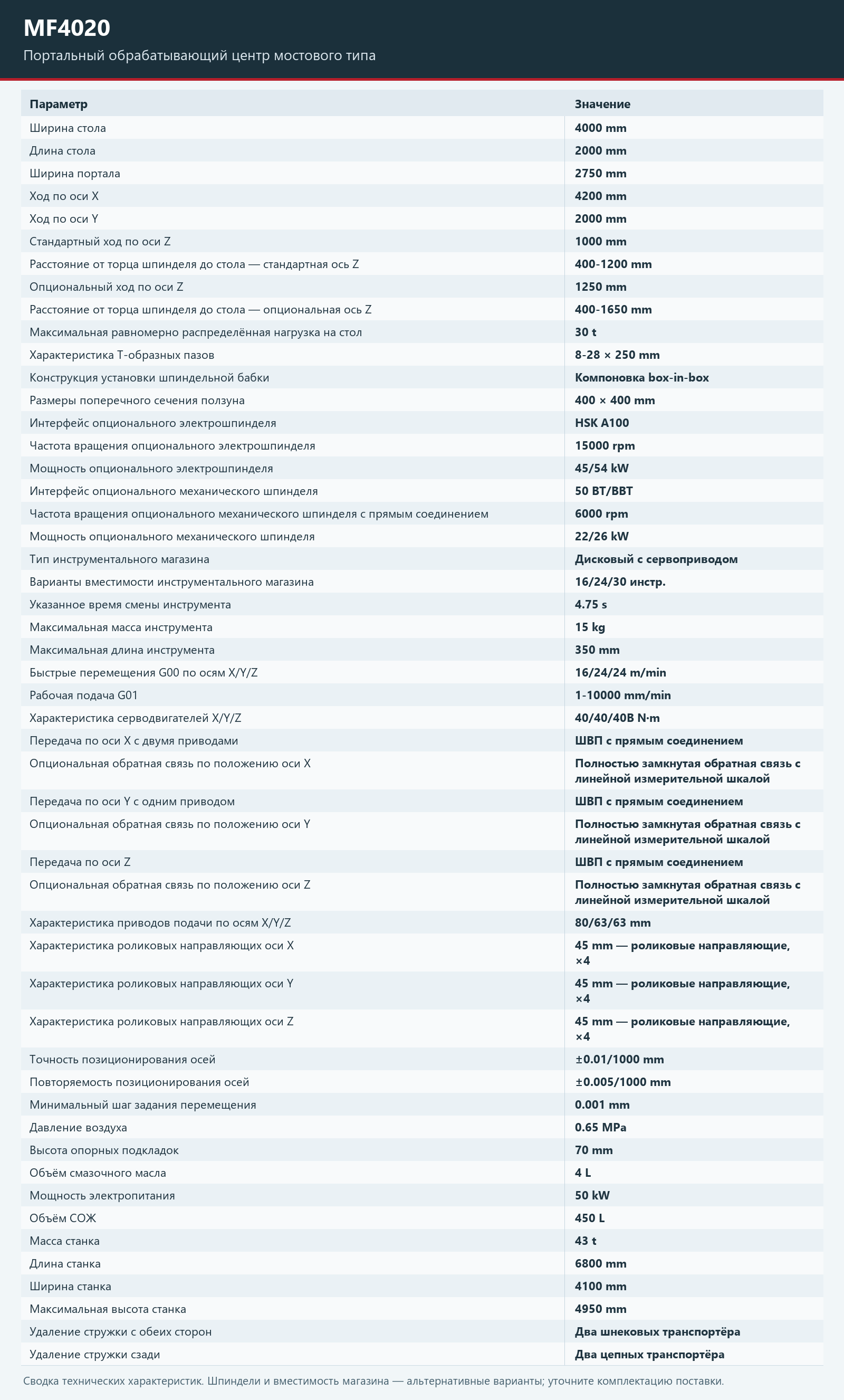

Параметры
| Параметр | Значение |
|---|---|
| Ширина стола | 4000 mm |
| Длина стола | 2000 mm |
| Ширина портала | 2750 mm |
| Ход по оси X | 4200 mm |
| Ход по оси Y | 2000 mm |
| Стандартный ход по оси Z | 1000 mm |
| Расстояние от торца шпинделя до стола — стандартная ось Z | 400-1200 mm |
| Опциональный ход по оси Z | 1250 mm |
| Расстояние от торца шпинделя до стола — опциональная ось Z | 400-1650 mm |
| Максимальная равномерно распределённая нагрузка на стол | 30 t |
| Характеристика Т-образных пазов | 8-28 × 250 mm |
| Конструкция установки шпиндельной бабки | Компоновка box-in-box |
| Размеры поперечного сечения ползуна | 400 × 400 mm |
| Интерфейс опционального электрошпинделя | HSK A100 |
| Частота вращения опционального электрошпинделя | 15000 rpm |
| Мощность опционального электрошпинделя | 45/54 kW |
| Интерфейс опционального механического шпинделя | 50 BT/BBT |
| Частота вращения опционального механического шпинделя с прямым соединением | 6000 rpm |
| Мощность опционального механического шпинделя | 22/26 kW |
| Тип инструментального магазина | Дисковый с сервоприводом |
| Варианты вместимости инструментального магазина | 16/24/30 инстр. |
| Указанное время смены инструмента | 4.75 s |
| Максимальная масса инструмента | 15 kg |
| Максимальная длина инструмента | 350 mm |
| Быстрые перемещения G00 по осям X/Y/Z | 16/24/24 m/min |
| Рабочая подача G01 | 1-10000 mm/min |
| Характеристика серводвигателей X/Y/Z | 40/40/40B N·m |
| Передача по оси X с двумя приводами | ШВП с прямым соединением |
| Опциональная обратная связь по положению оси X | Полностью замкнутая обратная связь с линейной измерительной шкалой |
| Передача по оси Y с одним приводом | ШВП с прямым соединением |
| Опциональная обратная связь по положению оси Y | Полностью замкнутая обратная связь с линейной измерительной шкалой |
| Передача по оси Z | ШВП с прямым соединением |
| Опциональная обратная связь по положению оси Z | Полностью замкнутая обратная связь с линейной измерительной шкалой |
| Характеристика приводов подачи по осям X/Y/Z | 80/63/63 mm |
| Характеристика роликовых направляющих оси X | 45 mm — роликовые направляющие, ×4 |
| Характеристика роликовых направляющих оси Y | 45 mm — роликовые направляющие, ×4 |
| Характеристика роликовых направляющих оси Z | 45 mm — роликовые направляющие, ×4 |
| Точность позиционирования осей | ±0.01/1000 mm |
| Повторяемость позиционирования осей | ±0.005/1000 mm |
| Минимальный шаг задания перемещения | 0.001 mm |
| Давление воздуха | 0.65 MPa |
| Высота опорных подкладок | 70 mm |
| Объём смазочного масла | 4 L |
| Мощность электропитания | 50 kW |
| Объём СОЖ | 450 L |
| Масса станка | 43 t |
| Длина станка | 6800 mm |
| Ширина станка | 4100 mm |
| Максимальная высота станка | 4950 mm |
| Удаление стружки с обеих сторон | Два шнековых транспортёра |
| Удаление стружки сзади | Два цепных транспортёра |
Уточните состав поставки, инструмент, оснастку и условия обработки у представителя отдела продаж. Модель и чертёж необязательны при первом обращении.
Какие характеристики MF4020 следует сравнить?
Сравнивайте опубликованные параметры каждого варианта, единицы измерения и опциональные позиции. Отсутствующее значение требует уточнения и не означает ноль.
Подтверждают ли эти характеристики обработку моего материала и нужный допуск?
Нет. Марка и твёрдость материала, инструмент, оснастка и требования к контролю требуют проверки применительно к детали. Размеры стола или частота вращения шпинделя сами по себе не подтверждают пригодность.
Можно ли сравнить эту модель с другими станками?
Используйте подбор станков и сравнивайте опубликованные значения на одинаковых условиях. Различия в составе поставки уточняйте у представителя отдела продаж.
Как начать обсуждение этой модели?
Опишите деталь или операцию. Модель и чертёж необязательны при первом обращении. Согласуйте канал обмена чертежами с представителем; состав поставки и коммерческое предложение подтверждаются напрямую.
