DA560 Высокоскоростной гравировально-фрезерный станок
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
DA560 — высокоскоростной гравировально-фрезерный станок со столом 500 × 650 мм, ходами X/Y/Z 500 × 650 × 250 мм и заявленной максимальной нагрузкой на стол 400 кг. Указанная частота вращения шпинделя составляет 18000 об/мин. Оценивайте деталь, приспособление, инструмент и материал совместно: эти характеристики не гарантируют полезное пространство обработки или допуск готовой детали.

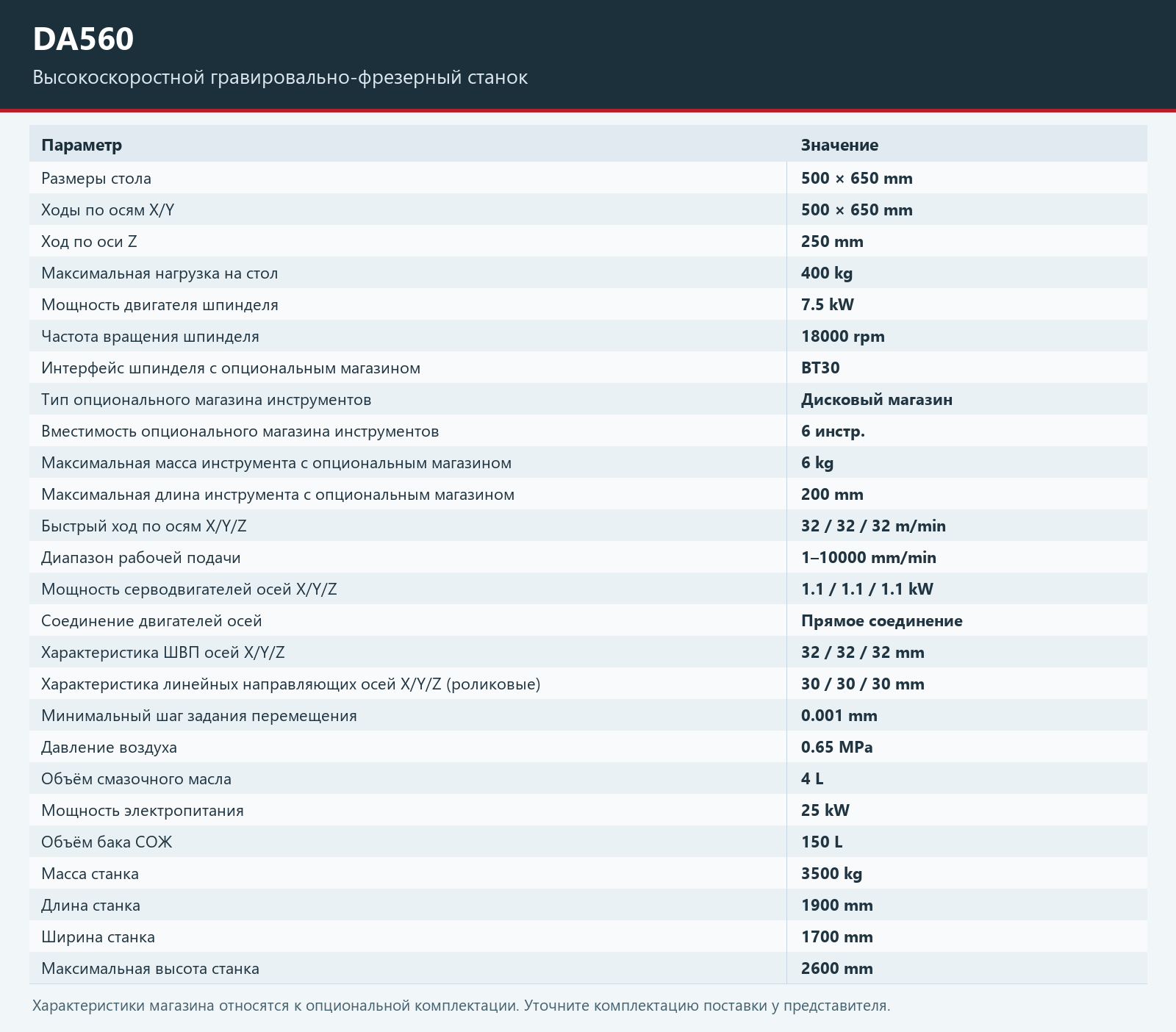

Параметры
| Параметр | Значение |
|---|---|
| Размеры стола | 500 × 650 mm |
| Ходы по осям X/Y | 500 × 650 mm |
| Ход по оси Z | 250 mm |
| Максимальная нагрузка на стол | 400 kg |
| Мощность двигателя шпинделя | 7.5 kW |
| Частота вращения шпинделя | 18000 rpm |
| Интерфейс шпинделя с опциональным магазином | BT30 |
| Тип опционального магазина инструментов | Дисковый магазин |
| Вместимость опционального магазина инструментов | 6 инстр. |
| Максимальная масса инструмента с опциональным магазином | 6 kg |
| Максимальная длина инструмента с опциональным магазином | 200 mm |
| Быстрый ход по осям X/Y/Z | 32 / 32 / 32 m/min |
| Диапазон рабочей подачи | 1–10000 mm/min |
| Мощность серводвигателей осей X/Y/Z | 1.1 / 1.1 / 1.1 kW |
| Соединение двигателей осей | Прямое соединение |
| Характеристика ШВП осей X/Y/Z | 32 / 32 / 32 mm |
| Характеристика линейных направляющих осей X/Y/Z (роликовые) | 30 / 30 / 30 mm |
| Минимальный шаг задания перемещения | 0.001 mm |
| Давление воздуха | 0.65 MPa |
| Объём смазочного масла | 4 L |
| Мощность электропитания | 25 kW |
| Объём бака СОЖ | 150 L |
| Масса станка | 3500 kg |
| Длина станка | 1900 mm |
| Ширина станка | 1700 mm |
| Максимальная высота станка | 2600 mm |
Уточните состав поставки, инструмент, оснастку и условия обработки у представителя отдела продаж. Модель и чертёж необязательны при первом обращении.
Какие характеристики DA560 следует сравнить?
Сравнивайте опубликованные параметры каждого варианта, единицы измерения и опциональные позиции. Отсутствующее значение требует уточнения и не означает ноль.
Подтверждают ли эти характеристики обработку моего материала и нужный допуск?
Нет. Марка и твёрдость материала, инструмент, оснастка и требования к контролю требуют проверки применительно к детали. Размеры стола или частота вращения шпинделя сами по себе не подтверждают пригодность.
Можно ли сравнить эту модель с другими станками?
Используйте подбор станков и сравнивайте опубликованные значения на одинаковых условиях. Различия в составе поставки уточняйте у представителя отдела продаж.
Как начать обсуждение этой модели?
Опишите деталь или операцию. Модель и чертёж необязательны при первом обращении. Согласуйте канал обмена чертежами с представителем; состав поставки и коммерческое предложение подтверждаются напрямую.
