WH82B Горизонтальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
WH82B — горизонтальный обрабатывающий центр с ходами по осям X/Y/Z 1300 / 1000 / 1000 мм. Опциональный стол имеет размеры 800×800 мм; допустимая нагрузка составляет 2100 кг на один стол. Рассматривайте его для фрезерования, сверления и растачивания призматических деталей после проверки закрепления, доступа инструмента, комплектации шпинделя и зазоров.
Для каких деталей и операций следует оценивать станок?
Рассматривайте эту модель для призматических и корпусных деталей, требующих фрезерования, сверления или растачивания. Сопоставьте деталь, приспособление, расположение обрабатываемых элементов и доступ инструмента с размерами стола, допустимой нагрузкой и ходами осей. Ходы осей и размеры стола не гарантируют доступное пространство обработки. Марка материала, инструмент, съём металла, допуски и производительность требуют инженерного подтверждения.
Какую комплектацию необходимо согласовать?
Версия B имеет несколько рабочих столов. Точное количество столов и систему их перемещения необходимо уточнить; это обозначение не подтверждает автоматическую смену палет, автоматическую загрузку или работу без оператора.
Для шпинделя с ремённым приводом указаны варианты частоты вращения 4000 / 6000 об/мин. Опциональный электрошпиндель HSK-A100 указан отдельно с частотой 15000 об/мин. Согласуйте фактическую комплектацию: эти частоты не объединяются. BT50-190 — обозначение интерфейса, а не гарантированный диаметр обработки.
Дисковый инструментальный магазин использует манипулятор смены инструмента; опциональная вместимость составляет 24 / 32 / 40 инструментов. Для опционального цепного накопителя указаны варианты 40 / 50 / 60 / 80 инструментов. Это альтернативные варианты комплектации, а не одновременно установленная вместимость.
Минимальный шаг задания перемещения 0.001 мм — это шаг команды управления. Он не является точностью позиционирования, повторяемостью или гарантией допуска готовой детали.
Что необходимо подтвердить до заказа?
До заказа согласуйте с контактным лицом поставляемую комплектацию, закрепление детали, условия контроля и приёмки, требования к установке, обучение и ответственность за послепродажное обслуживание. Комплектация и официальное коммерческое предложение подтверждаются напрямую. Для первого обращения не нужны точная модель или чертёж; конфиденциальные файлы можно передать позже по согласованному каналу.
Вопросы перед выбором горизонтального обрабатывающего центра
Можно ли обрабатывать корпусные детали с нескольких сторон?
Станок можно рассматривать для такой задачи. Сопоставьте деталь, приспособление, расположение элементов и доступ инструмента с размерами стола, нагрузкой и ходами осей. Подтвердите индексацию стола и последовательность обработки для нужного процесса.
Включает ли расположение столов автоматическую смену палет?
Само по себе расположение столов не подтверждает автоматическую смену палет. Количество столов, закрепление, систему перемещения и автоматизацию загрузки следует согласовать отдельно.
Какой шпиндель и инструментальный магазин будут поставлены?
Согласуйте одну комплектацию шпинделя и необходимую систему хранения инструмента. Частоты вращения шпинделя с ремённым приводом и опционального электрошпинделя не объединяются; альтернативные варианты вместимости магазина не поставляются все вместе.
Может ли станок обрабатывать мой материал и выдерживать допуски?
Укажите точную марку материала, операции, инструмент, критичные элементы и требования к производительности. Нужна инженерная оценка: ходы, частота вращения и минимальный шаг задания перемещения не гарантируют допуски готовой детали.
Можно ли обратиться до выбора модели или подготовки чертежа?
Да. Опишите деталь или операцию своими словами. По возможности укажите размеры, материал и количество. Подробности и конфиденциальные чертежи можно передать позже по согласованному каналу.
Обсудить этот станок Подобрать станок по задаче обработки

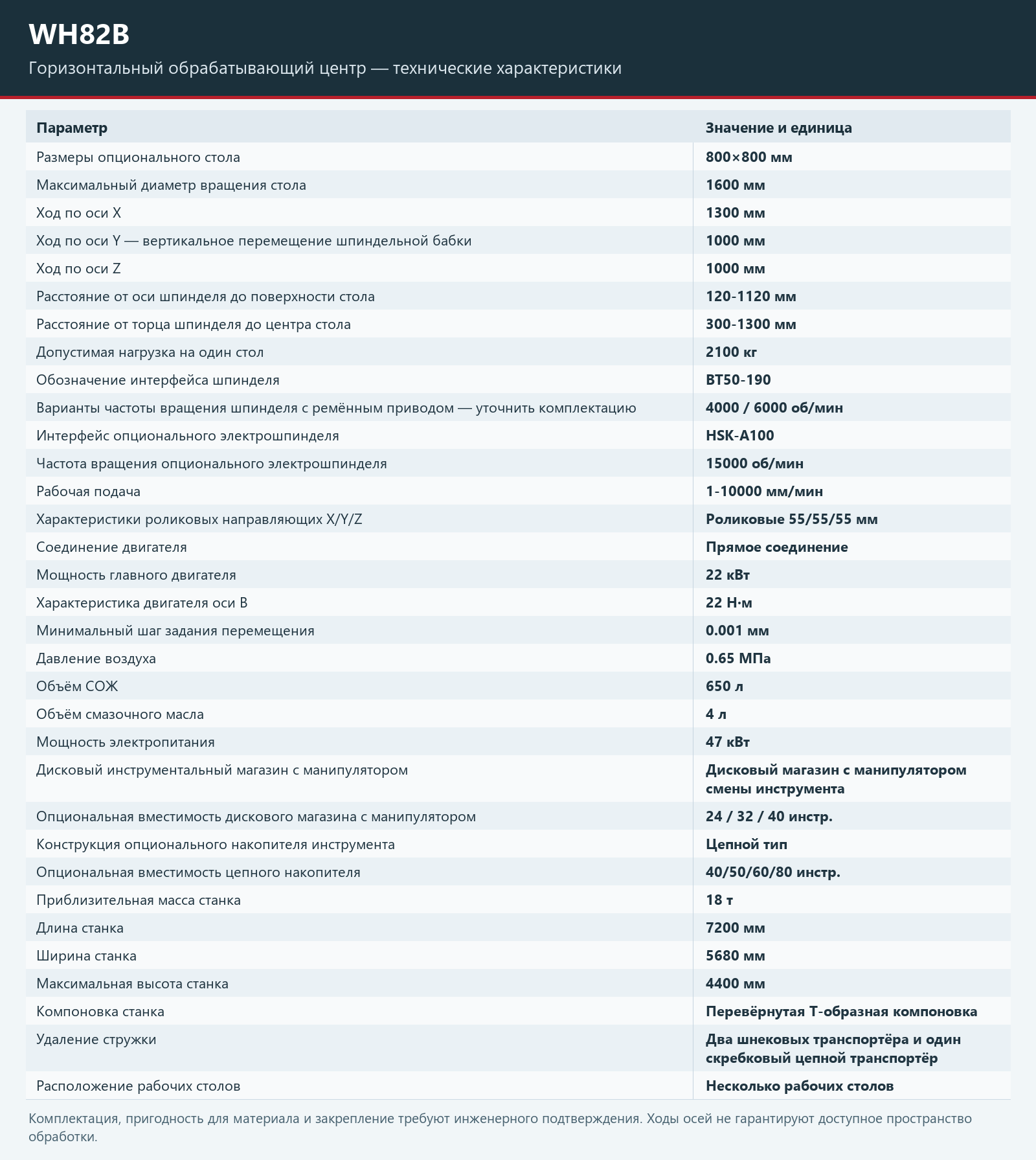

Технические характеристики
На узком экране прокрутите таблицу по горизонтали. Для работы с клавиатуры выберите таблицу клавишей Tab и используйте стрелки влево и вправо.
| Параметр | Значение и единица |
|---|---|
| Размеры опционального стола | 800×800 мм |
| Максимальный диаметр вращения стола | 1600 мм |
| Ход по оси X | 1300 мм |
| Ход по оси Y — вертикальное перемещение шпиндельной бабки | 1000 мм |
| Ход по оси Z | 1000 мм |
| Расстояние от оси шпинделя до поверхности стола | 120-1120 мм |
| Расстояние от торца шпинделя до центра стола | 300-1300 мм |
| Допустимая нагрузка на один стол | 2100 кг |
| Обозначение интерфейса шпинделя | BT50-190 |
| Варианты частоты вращения шпинделя с ремённым приводом — уточнить комплектацию | 4000 / 6000 об/мин |
| Интерфейс опционального электрошпинделя | HSK-A100 |
| Частота вращения опционального электрошпинделя | 15000 об/мин |
| Рабочая подача | 1-10000 мм/мин |
| Характеристики роликовых направляющих X/Y/Z | Роликовые 55/55/55 мм |
| Соединение двигателя | Прямое соединение |
| Мощность главного двигателя | 22 кВт |
| Характеристика двигателя оси B | 22 Н·м |
| Минимальный шаг задания перемещения | 0.001 мм |
| Давление воздуха | 0.65 МПа |
| Объём СОЖ | 650 л |
| Объём смазочного масла | 4 л |
| Мощность электропитания | 47 кВт |
| Дисковый инструментальный магазин с манипулятором | Дисковый магазин с манипулятором смены инструмента |
| Опциональная вместимость дискового магазина с манипулятором | 24 / 32 / 40 инстр. |
| Конструкция опционального накопителя инструмента | Цепной тип |
| Опциональная вместимость цепного накопителя | 40/50/60/80 инстр. |
| Приблизительная масса станка | 18 т |
| Длина станка | 7200 мм |
| Ширина станка | 5680 мм |
| Максимальная высота станка | 4400 мм |
| Компоновка станка | Перевёрнутая Т-образная компоновка |
| Удаление стружки | Два шнековых транспортёра и один скребковый цепной транспортёр |
| Расположение рабочих столов | Несколько рабочих столов |
