WH82B Centro de Usinagem Horizontal
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O WH82B é um centro de usinagem horizontal com cursos X/Y/Z de 1300 / 1000 / 1000 mm. A mesa opcional mede 800×800 mm e suporta 2100 kg por mesa. Avalie-o para fresamento, furação e mandrilamento de peças prismáticas, após verificar a fixação, o acesso das ferramentas, a configuração do eixo-árvore e as folgas.
Quais peças e operações devem ser avaliadas?
Considere este modelo para componentes prismáticos e carcaças que precisam de fresamento, furação ou mandrilamento. Compare a peça, o dispositivo de fixação, a posição das superfícies e dos furos e o acesso das ferramentas com a mesa, a capacidade de carga e os cursos dos eixos. Cursos e dimensões da mesa não garantem o espaço útil de usinagem. A liga ou o grau do material, as ferramentas, a remoção de material, as tolerâncias e a produção precisam de confirmação de engenharia.
Qual configuração deve ser acordada?
A versão B tem múltiplas mesas. A quantidade exata de mesas e o sistema de transferência precisam de confirmação; essa designação não comprova troca automática de paletes, carregamento automático ou operação sem supervisão.
As opções de rotação do eixo-árvore com transmissão por correia são 4000 / 6000 rpm. O eletromandril opcional HSK-A100 é listado separadamente com 15000 rpm. Acorde a configuração efetiva: essas rotações não são combinadas. BT50-190 é uma designação de interface, não um diâmetro de usinagem garantido.
O magazine de disco utiliza um braço trocador e oferece capacidades opcionais de 24 / 32 / 40 ferramentas. O armazenamento opcional por corrente oferece capacidades de 40 / 50 / 60 / 80 ferramentas. São alternativas de configuração, não capacidades instaladas simultaneamente.
O incremento mínimo de comando de 0.001 mm é um incremento do comando de movimento. Não representa precisão de posicionamento, repetibilidade ou garantia de tolerância da peça acabada.
O que confirmar antes de fazer o pedido?
Antes do pedido, acorde com o contato a configuração fornecida, a fixação, os critérios de inspeção e aceitação, as condições de instalação, o treinamento e as responsabilidades de pós-venda. A configuração e a cotação formal são confirmadas diretamente. O primeiro contato não exige modelo exato nem desenho; arquivos confidenciais podem ser enviados depois por um canal acordado.
Perguntas antes de escolher um centro de usinagem horizontal
Pode usinar peças prismáticas em várias faces?
É um candidato para esse trabalho. Confira a peça, a fixação, a posição das superfícies e dos furos e o acesso das ferramentas em relação à mesa, à capacidade de carga e aos cursos. Confirme a indexação da mesa e a sequência de usinagem para o processo previsto.
A disposição das mesas inclui troca automática de paletes?
A disposição das mesas, por si só, não comprova troca automática de paletes. Confirme separadamente a quantidade de mesas, a fixação, o sistema de transferência e qualquer automação de carregamento.
Qual eixo-árvore e capacidade de ferramentas serão fornecidos?
Acorde uma configuração de eixo-árvore e o armazenamento de ferramentas necessário. As rotações do eixo-árvore por correia e do eletromandril opcional não são combinadas, e as capacidades alternativas de ferramentas não são fornecidas todas juntas.
A máquina pode usinar meu material e atender às tolerâncias?
Informe a liga ou o grau exato do material, as operações, as ferramentas, as características críticas e a produção desejada. É necessária avaliação de engenharia; cursos, rotação e incremento mínimo de comando não garantem tolerâncias da peça acabada.
Posso entrar em contato antes de escolher um modelo ou preparar um desenho?
Sim. Descreva a peça ou a operação com suas palavras. Inclua dimensões, material e quantidade, se souber. Os detalhes e desenhos confidenciais podem ser enviados depois por um canal acordado.
Conversar sobre esta máquina Buscar máquinas por necessidade de usinagem

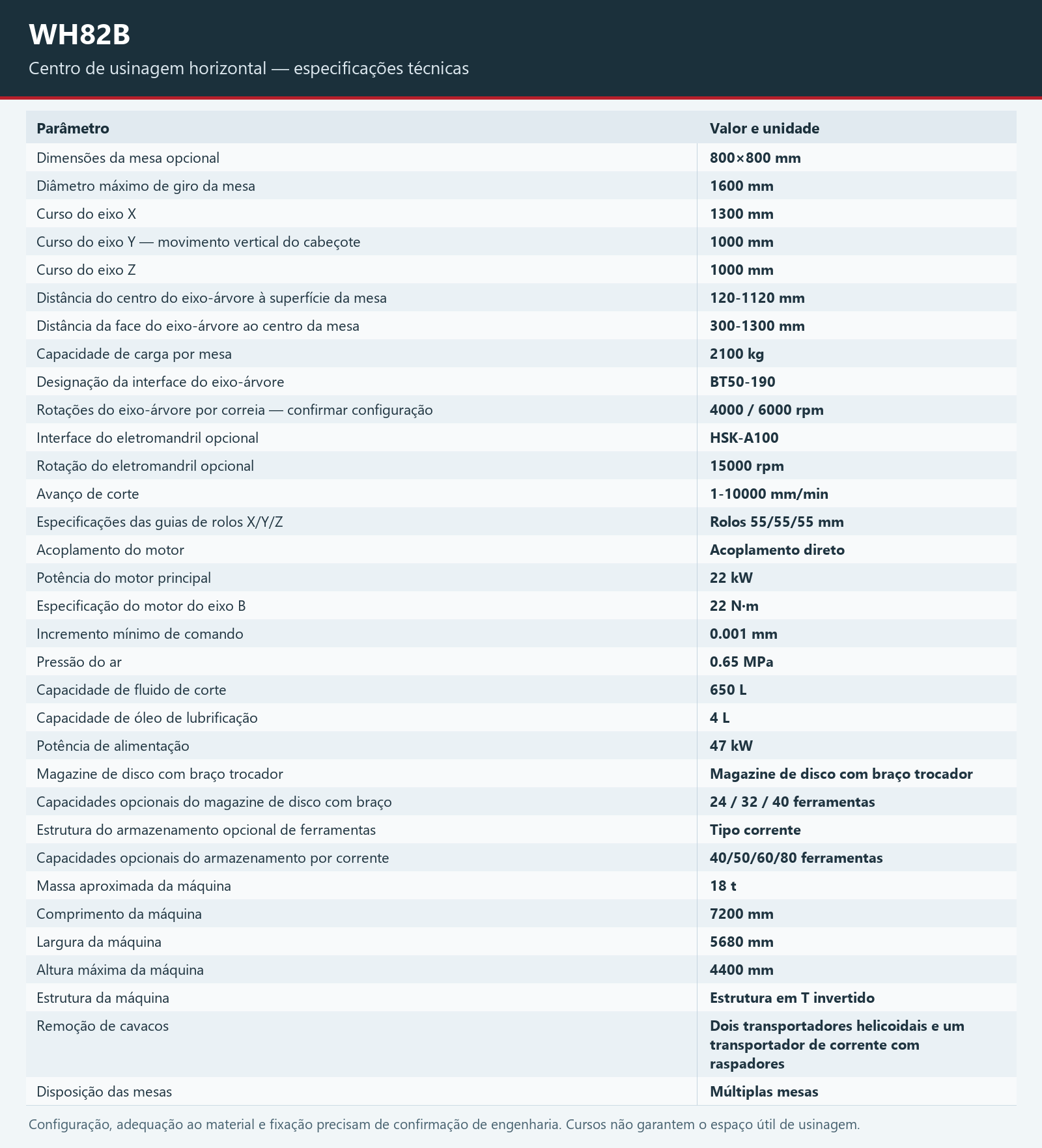

Especificações técnicas
Em telas estreitas, deslize a tabela na horizontal. Com o teclado, selecione a tabela com Tab e use as setas para a esquerda e para a direita.
| Parâmetro | Valor e unidade |
|---|---|
| Dimensões da mesa opcional | 800×800 mm |
| Diâmetro máximo de giro da mesa | 1600 mm |
| Curso do eixo X | 1300 mm |
| Curso do eixo Y — movimento vertical do cabeçote | 1000 mm |
| Curso do eixo Z | 1000 mm |
| Distância do centro do eixo-árvore à superfície da mesa | 120-1120 mm |
| Distância da face do eixo-árvore ao centro da mesa | 300-1300 mm |
| Capacidade de carga por mesa | 2100 kg |
| Designação da interface do eixo-árvore | BT50-190 |
| Rotações do eixo-árvore por correia — confirmar configuração | 4000 / 6000 rpm |
| Interface do eletromandril opcional | HSK-A100 |
| Rotação do eletromandril opcional | 15000 rpm |
| Avanço de corte | 1-10000 mm/min |
| Especificações das guias de rolos X/Y/Z | Rolos 55/55/55 mm |
| Acoplamento do motor | Acoplamento direto |
| Potência do motor principal | 22 kW |
| Especificação do motor do eixo B | 22 N·m |
| Incremento mínimo de comando | 0.001 mm |
| Pressão do ar | 0.65 MPa |
| Capacidade de fluido de corte | 650 L |
| Capacidade de óleo de lubrificação | 4 L |
| Potência de alimentação | 47 kW |
| Magazine de disco com braço trocador | Magazine de disco com braço trocador |
| Capacidades opcionais do magazine de disco com braço | 24 / 32 / 40 ferramentas |
| Estrutura do armazenamento opcional de ferramentas | Tipo corrente |
| Capacidades opcionais do armazenamento por corrente | 40/50/60/80 ferramentas |
| Massa aproximada da máquina | 18 t |
| Comprimento da máquina | 7200 mm |
| Largura da máquina | 5680 mm |
| Altura máxima da máquina | 4400 mm |
| Estrutura da máquina | Estrutura em T invertido |
| Remoção de cavacos | Dois transportadores helicoidais e um transportador de corrente com raspadores |
| Disposição das mesas | Múltiplas mesas |
