WH50B Горизонтальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
WH50B — горизонтальный обрабатывающий центр с ходами по осям X/Y/Z 700 / 600 / 600 мм. Указанные размеры опционального стола — 500×500 мм, допустимая нагрузка на один стол — 600 кг. Рассмотрите модель для фрезерования, сверления и растачивания призматических и корпусных деталей после проверки заготовки, закрепления, комплектации шпинделя и необходимых зазоров.

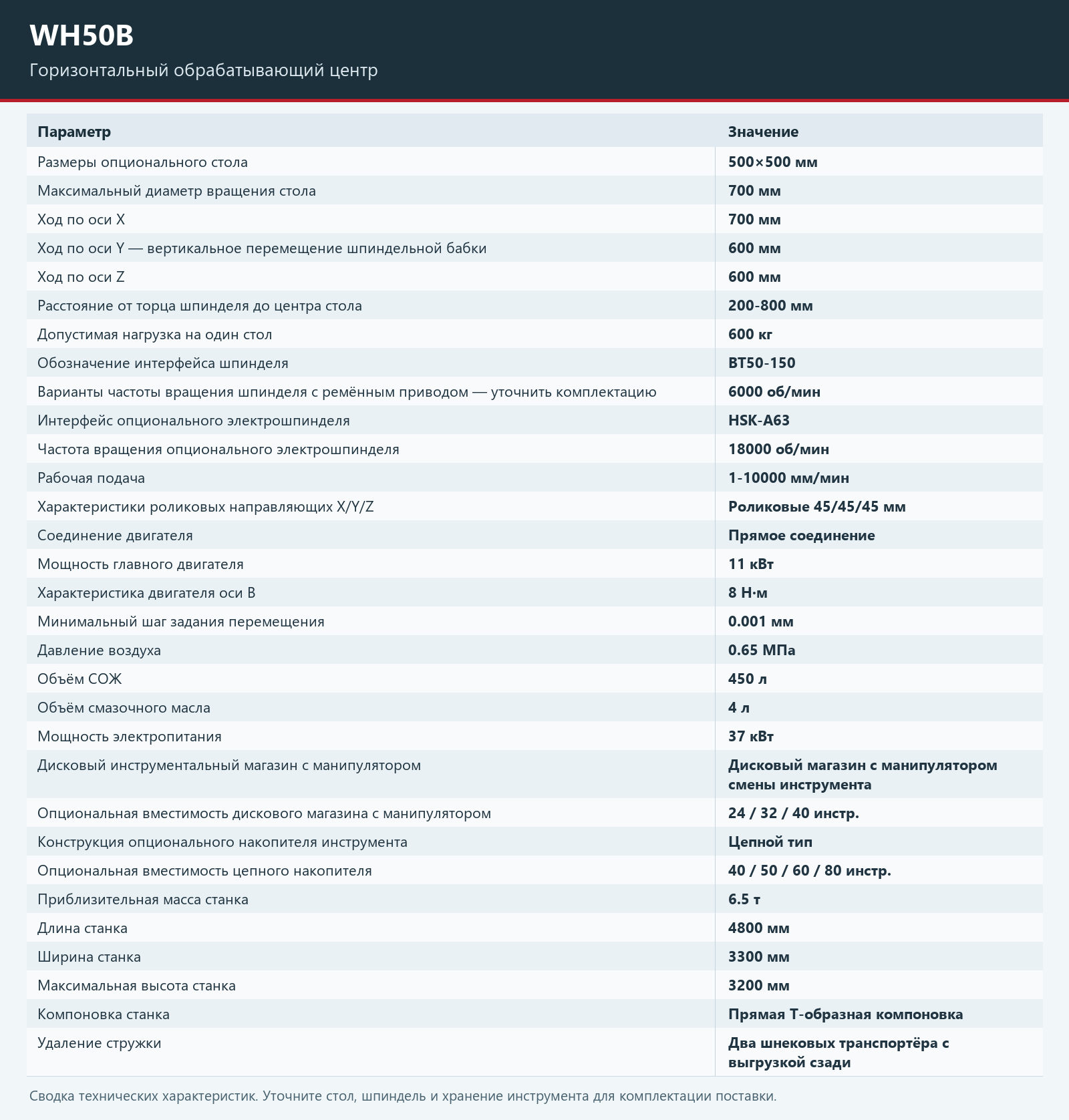

Параметры
| Параметр | Значение |
|---|---|
| Размеры опционального стола | 500×500 мм |
| Максимальный диаметр вращения стола | 700 мм |
| Ход по оси X | 700 мм |
| Ход по оси Y — вертикальное перемещение шпиндельной бабки | 600 мм |
| Ход по оси Z | 600 мм |
| Расстояние от торца шпинделя до центра стола | 200-800 мм |
| Допустимая нагрузка на один стол | 600 кг |
| Обозначение интерфейса шпинделя | BT50-150 |
| Варианты частоты вращения шпинделя с ремённым приводом — уточнить комплектацию | 6000 об/мин |
| Интерфейс опционального электрошпинделя | HSK-A63 |
| Частота вращения опционального электрошпинделя | 18000 об/мин |
| Рабочая подача | 1-10000 мм/мин |
| Характеристики роликовых направляющих X/Y/Z | Роликовые 45/45/45 мм |
| Соединение двигателя | Прямое соединение |
| Мощность главного двигателя | 11 кВт |
| Характеристика двигателя оси B | 8 Н·м |
| Минимальный шаг задания перемещения | 0.001 мм |
| Давление воздуха | 0.65 МПа |
| Объём СОЖ | 450 л |
| Объём смазочного масла | 4 л |
| Мощность электропитания | 37 кВт |
| Дисковый инструментальный магазин с манипулятором | Дисковый магазин с манипулятором смены инструмента |
| Опциональная вместимость дискового магазина с манипулятором | 24 / 32 / 40 инстр. |
| Конструкция опционального накопителя инструмента | Цепной тип |
| Опциональная вместимость цепного накопителя | 40 / 50 / 60 / 80 инстр. |
| Приблизительная масса станка | 6.5 т |
| Длина станка | 4800 мм |
| Ширина станка | 3300 мм |
| Максимальная высота станка | 3200 мм |
| Компоновка станка | Прямая Т-образная компоновка |
| Удаление стружки | Два шнековых транспортёра с выгрузкой сзади |
Уточните состав поставки, инструмент, оснастку и условия обработки у представителя отдела продаж. Модель и чертёж необязательны при первом обращении.
Какие характеристики WH50B следует сравнить?
Сравнивайте опубликованные параметры каждого варианта, единицы измерения и опциональные позиции. Отсутствующее значение требует уточнения и не означает ноль.
Подтверждают ли эти характеристики обработку моего материала и нужный допуск?
Нет. Марка и твёрдость материала, инструмент, оснастка и требования к контролю требуют проверки применительно к детали. Размеры стола или частота вращения шпинделя сами по себе не подтверждают пригодность.
Можно ли сравнить эту модель с другими станками?
Используйте подбор станков и сравнивайте опубликованные значения на одинаковых условиях. Различия в составе поставки уточняйте у представителя отдела продаж.
Как начать обсуждение этой модели?
Опишите деталь или операцию. Модель и чертёж необязательны при первом обращении. Согласуйте канал обмена чертежами с представителем; состав поставки и коммерческое предложение подтверждаются напрямую.
