WH50B Centro de Usinagem Horizontal
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O WH50B é um centro de usinagem horizontal com cursos X/Y/Z de 700 / 600 / 600 mm. As dimensões indicadas da mesa opcional são 500×500 mm, com capacidade de carga de 600 kg por mesa. Considere-o para fresamento, furação e mandrilamento de peças prismáticas, após verificar a peça, a fixação, a configuração do eixo-árvore e as folgas.

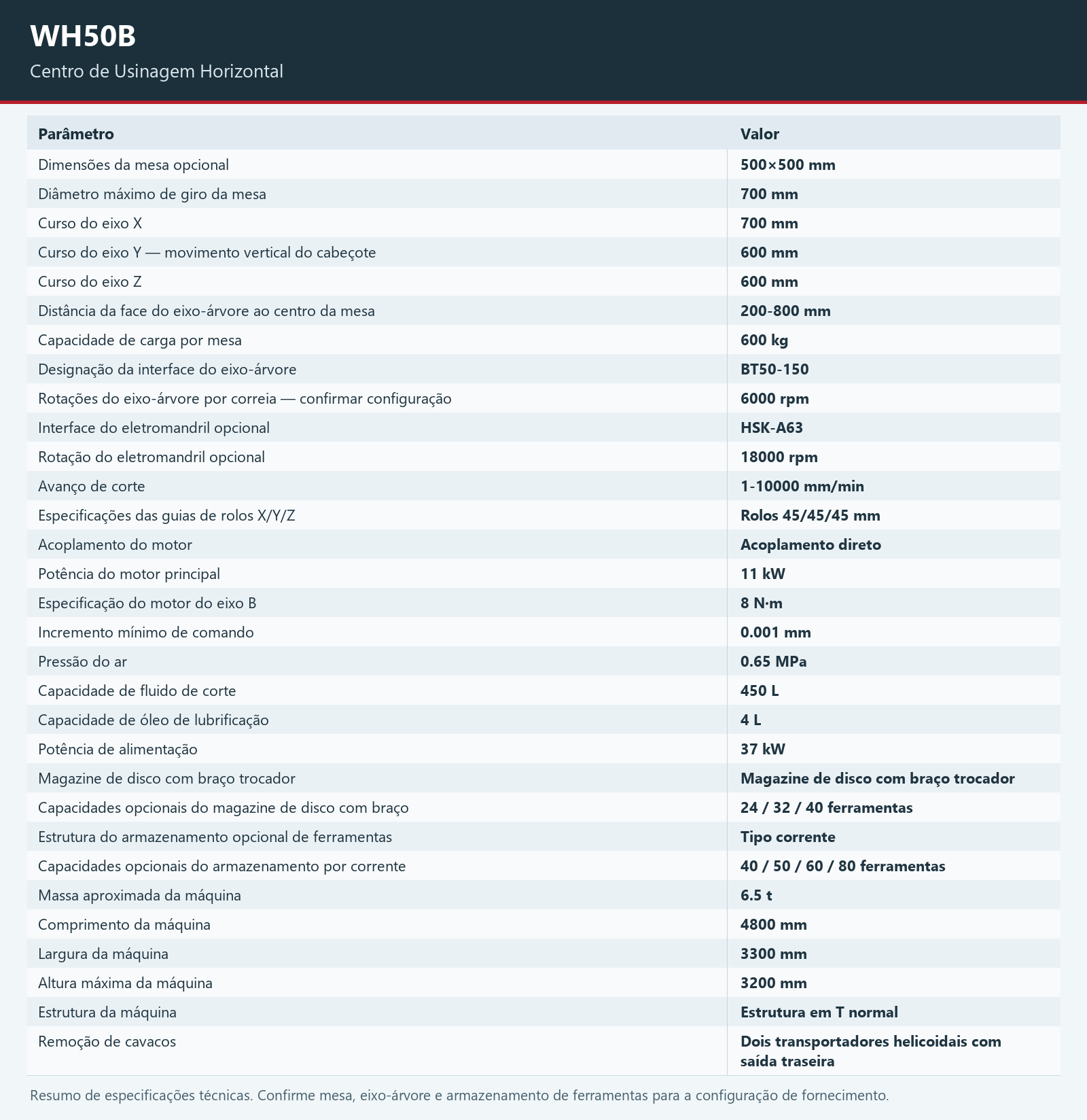

Especificações
Em telas estreitas, role a tabela horizontalmente para ver todos os valores. Com o foco na tabela, use as teclas de seta para a esquerda e para a direita.
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa opcional | 500×500 mm |
| Diâmetro máximo de giro da mesa | 700 mm |
| Curso do eixo X | 700 mm |
| Curso do eixo Y — movimento vertical do cabeçote | 600 mm |
| Curso do eixo Z | 600 mm |
| Distância da face do eixo-árvore ao centro da mesa | 200-800 mm |
| Capacidade de carga por mesa | 600 kg |
| Designação da interface do eixo-árvore | BT50-150 |
| Rotações do eixo-árvore por correia — confirmar configuração | 6000 rpm |
| Interface do eletromandril opcional | HSK-A63 |
| Rotação do eletromandril opcional | 18000 rpm |
| Avanço de corte | 1-10000 mm/min |
| Especificações das guias de rolos X/Y/Z | Rolos 45/45/45 mm |
| Acoplamento do motor | Acoplamento direto |
| Potência do motor principal | 11 kW |
| Especificação do motor do eixo B | 8 N·m |
| Incremento mínimo de comando | 0.001 mm |
| Pressão do ar | 0.65 MPa |
| Capacidade de fluido de corte | 450 L |
| Capacidade de óleo de lubrificação | 4 L |
| Potência de alimentação | 37 kW |
| Magazine de disco com braço trocador | Magazine de disco com braço trocador |
| Capacidades opcionais do magazine de disco com braço | 24 / 32 / 40 ferramentas |
| Estrutura do armazenamento opcional de ferramentas | Tipo corrente |
| Capacidades opcionais do armazenamento por corrente | 40 / 50 / 60 / 80 ferramentas |
| Massa aproximada da máquina | 6.5 t |
| Comprimento da máquina | 4800 mm |
| Largura da máquina | 3300 mm |
| Altura máxima da máquina | 3200 mm |
| Estrutura da máquina | Estrutura em T normal |
| Remoção de cavacos | Dois transportadores helicoidais com saída traseira |
Confirme a configuração fornecida, as ferramentas, a fixação e a aplicação com o contato comercial. Modelo e desenho são opcionais no primeiro contato.
Quais especificações do WH50B devo comparar?
Compare os parâmetros publicados de cada opção, incluindo as unidades e os itens opcionais ou dependentes da configuração. Um valor omitido precisa de confirmação; não significa zero.
Essas especificações confirmam meu material ou tolerância?
Não. A classe e a dureza do material, as ferramentas, a fixação e os requisitos de inspeção precisam de análise da aplicação. Dimensões da mesa ou rotação do fuso, isoladamente, não comprovam a adequação.
Posso comparar este modelo com outras máquinas?
Use o seletor e compare os valores publicados com os mesmos critérios. Confirme com o contato comercial as diferenças na configuração fornecida.
Como iniciar uma conversa sobre este modelo?
Descreva a peça ou a operação. Modelo e desenho são opcionais no primeiro contato. Combine o canal para trocar desenhos com seu contato; a configuração fornecida e a cotação formal são confirmadas diretamente.
