VT1155 Сверлильно-резьбонарезной обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
VT1155 — сверлильно-резьбонарезной обрабатывающий центр со столом 1100 × 500 мм, ходами по осям X/Y/Z 1200 × 500 × 350 мм и максимальной нагрузкой на стол 800 кг. Магазин вмещает 21 инструмент. Совместно оцените деталь, приспособление и доступ инструмента, затем согласуйте с инженерами конфигурацию шпинделя и план обработки.
Какие операции следует описать?
Опишите необходимые отверстия, резьбы и фрезеруемые поверхности детали. Укажите известные габариты, поверхности базирования и закрепления, марку материала и количество деталей. Размеры стола, ходы осей и допустимая нагрузка — отдельные ограничения; сами по себе они не определяют полезную зону обработки.
Согласуйте комплектацию поставки
Согласуйте с инженерами конус и частоту вращения шпинделя, инструментальные оправки, закрепление детали и необходимые функции ЧПУ. Магазин обеспечивает смену инструмента; его наличие не подтверждает роботизированную загрузку деталей или работу без оператора. Интерфейсы четвёртой оси и загрузочных устройств требуют отдельного рассмотрения.
Как понимать характеристики?
Быстрые перемещения и рабочая подача — разные режимы. Минимальный шаг задания не гарантирует допуск готовой детали. Габариты и масса станка не заменяют проверку площадки, фундамента, путей перемещения и условий монтажа.
Технические характеристики
На узком экране прокрутите таблицу по горизонтали. Для работы с клавиатуры выберите таблицу клавишей Tab и используйте стрелки влево и вправо.
| Параметр | Значение | Единица |
|---|---|---|
| Размеры стола | 1100 × 500 | mm |
| Ходы по осям X/Y/Z | 1200 × 500 × 350 | mm |
| Расстояние от центра шпинделя до направляющей колонны | 550 | mm |
| Максимальная нагрузка на стол | 800 | kg |
| Привод шпинделя (стандартный) | Прямой привод | |
| Механизм инструментального магазина | Рычажный механизм смены инструмента | |
| Вместимость инструментального магазина | 21 | шт. |
| Максимальная масса инструмента | 6 | kg |
| Скорость быстрых перемещений X/Y/Z | 48 / 48 / 48 | m/min |
| Диапазон рабочей подачи | 1–20000 | mm/min |
| Частота вращения сервомоторов осей | 3000 | rpm |
| Соединение двигателей осей | Прямое соединение | |
| Минимальный шаг задания | 0.001 | mm |
| Давление воздуха | 0.65 | MPa |
| Объём смазочного масла | 4 | L |
| Мощность электропитания | 23 | kW |
| Объём бака СОЖ | 250 | L |
| Приблизительная масса станка | 5.5 | t |
| Длина станка (спереди назад) | 2400 | mm |
| Ширина станка (слева направо) | 3060 | mm |
| Максимальная высота станка | 2700 | mm |
| Минимальная высота станка | 2300 | mm |
| Удаление стружки (стандартное) | Передний смыв стружки, задний отвод |
Подготовьте инженерный запрос
Начните с известных размеров или необходимых операций. Для первого обращения чертёж необязателен. По возможности добавьте материал, количество, важные допуски и предпочтительный способ загрузки. Ссылка сохраняет точную модель; попросите команду подтвердить комплектацию и распределение ответственности за поставку, монтаж, обучение и поддержку.
Вопросы перед выбором станка
Означает ли допустимая нагрузка на стол, что моя деталь поместится?
Нет. Совместно проверьте деталь, приспособление, инструментальную сборку и зазоры. Нагрузка, размеры стола и ходы осей — отдельные ограничения.
Какой конус и какая частота вращения шпинделя предусмотрены в поставке?
Согласуйте конфигурацию шпинделя с инженерами для конкретного заказа. Нельзя выбирать оправку или режим обработки только по названию модели.
Означает ли магазин на 21 инструмент наличие автоматической загрузки деталей?
Нет. Вместимость инструментального магазина не определяет способ загрузки деталей. Согласуйте робот, загрузчик, интерфейсы и ограждения для предлагаемой комплектации.
Гарантирует ли минимальный шаг задания нужный допуск?
Нет. Допуск готовой детали зависит от закрепления, материала, инструмента, процесса и согласованных условий контроля. Укажите критические элементы для оценки.
Что нужно сообщить при первом обращении?
Достаточно начать с детали или требуемой операции. По возможности добавьте размеры, марку материала, количество и чертёж; инженеры уточнят, какие сведения нужны дальше.
Обсудить этот станок Рассмотреть требования к обработке

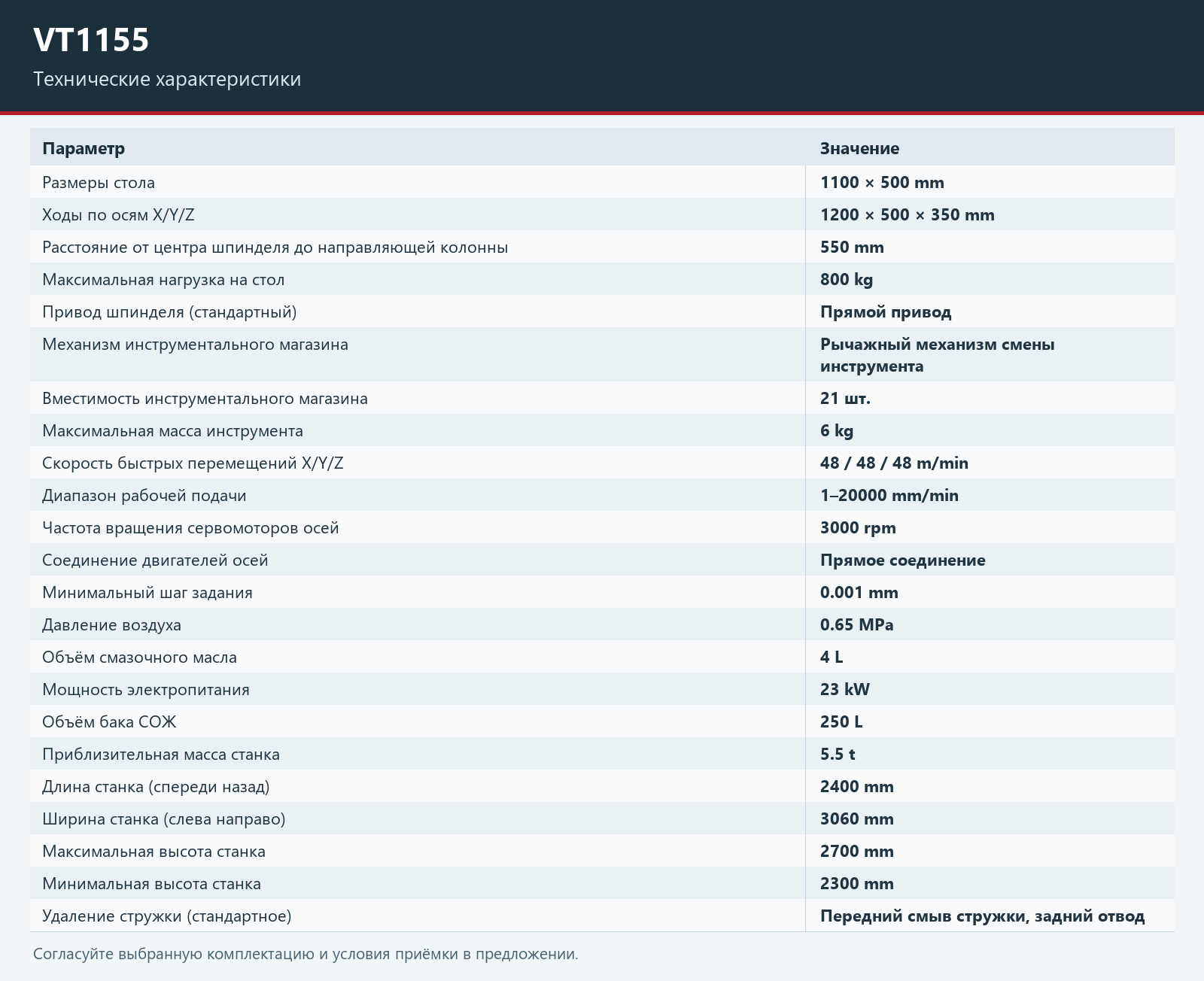

Техническая таблица модели
