DQ1100 Гравировально-фрезерный станок барабанного типа
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
DQ1100 — гравировально-фрезерный станок барабанного типа со столом 1500 × 500 мм, рабочей зоной обработки 1100 × 500 мм и вертикальным ходом Z 250 мм. Максимальная нагрузка на стол составляет 600 кг. Сопоставьте эти размеры с деталью и оснасткой, затем отправьте чертёж и требования к обработке для согласования комплектации и подготовки предложения.
Инструментальный магазин поставляется как опция. Параметры с пометкой «Опциональный магазин» относятся к этой системе; согласуйте выбранную комплектацию в предложении.

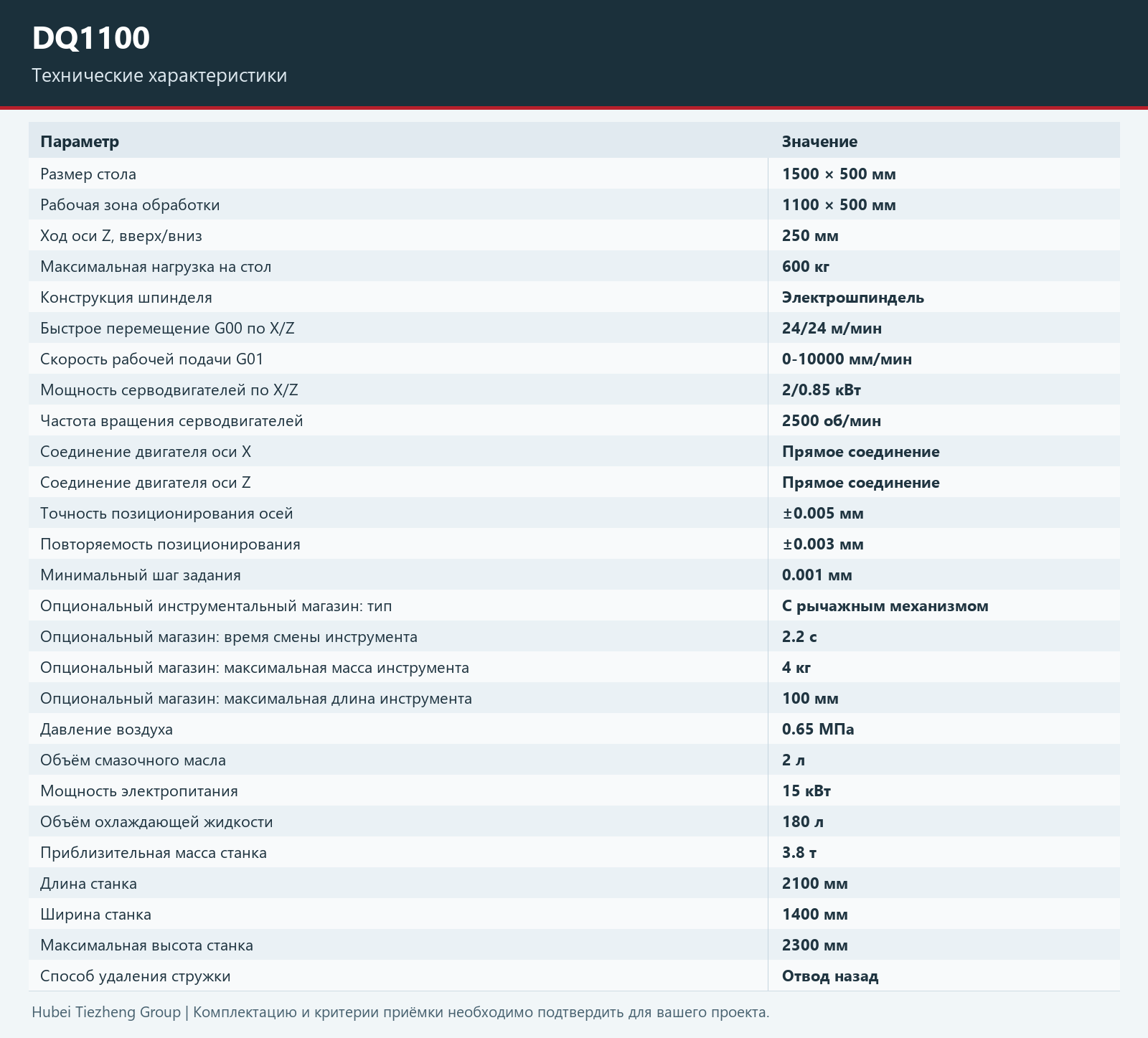

Технические характеристики
| Параметр | Значение |
|---|---|
| Размер стола | 1500 × 500 мм |
| Рабочая зона обработки | 1100 × 500 мм |
| Ход оси Z, вверх/вниз | 250 мм |
| Максимальная нагрузка на стол | 600 кг |
| Конструкция шпинделя | Электрошпиндель |
| Быстрое перемещение G00 по X/Z | 24/24 м/мин |
| Скорость рабочей подачи G01 | 0-10000 мм/мин |
| Мощность серводвигателей по X/Z | 2/0.85 кВт |
| Частота вращения серводвигателей | 2500 об/мин |
| Соединение двигателя оси X | Прямое соединение |
| Соединение двигателя оси Z | Прямое соединение |
| Точность позиционирования осей | ±0.005 мм |
| Повторяемость позиционирования | ±0.003 мм |
| Минимальный шаг задания | 0.001 мм |
| Опциональный инструментальный магазин: тип | С рычажным механизмом |
| Опциональный магазин: время смены инструмента | 2.2 с |
| Опциональный магазин: максимальная масса инструмента | 4 кг |
| Опциональный магазин: максимальная длина инструмента | 100 мм |
| Давление воздуха | 0.65 МПа |
| Объём смазочного масла | 2 л |
| Мощность электропитания | 15 кВт |
| Объём охлаждающей жидкости | 180 л |
| Приблизительная масса станка | 3.8 т |
| Длина станка | 2100 мм |
| Ширина станка | 1400 мм |
| Максимальная высота станка | 2300 мм |
| Способ удаления стружки | Отвод назад |
Спланируйте гравирование и фрезерование
Каковы размер стола и рабочая зона обработки?
Размер стола DQ1100 — 1500 × 500 мм, указанная рабочая зона обработки — 1100 × 500 мм. Вертикальный ход Z — 250 мм. Рабочая зона не определяет отдельные ходы X/Y или максимальный размер детали; проверьте оснастку, подход инструмента и зазоры.
Какие нагрузку и габариты проверить при размещении?
Максимальная нагрузка на стол — 600 кг. Указанные длина и ширина — 2100 × 1400 мм, максимальная высота — 2300 мм, приблизительная масса — 3.8 т. Оцените деталь вместе с оснасткой и согласуйте маршрут установки и требования к основанию.
Какие сведения о шпинделе и подачах указаны?
В характеристиках указан электрошпиндель. Быстрое перемещение G00 по X/Z — 24/24 м/мин, рабочая подача G01 — 0–10000 мм/мин. Мощность, частоту вращения, интерфейс инструмента и выбранную схему согласуйте в предложении; значение подачи по Y здесь не указано.
Входит ли инструментальный магазин в стандартную комплектацию?
Инструментальный магазин указан как опция. Для системы с рычажным механизмом приведены время смены 2.2 с, максимальная масса инструмента 4 кг и максимальная длина 100 мм. Согласуйте выбранный магазин, его вместимость и схему смены инструмента для заказа.
Что отправить для получения предложения?
Отправьте чертёж, материал, размеры, допуски, схему оснастки, требования к инструменту, объём производства и место доставки. Укажите необходимость опционального магазина, чтобы команда проверила применение и согласовала комплектацию.
Характеристики приведены по технической документации Tiezheng, проверенной 10 октября 2026 года. Уточните выбранную комплектацию станка в окончательном предложении.
