DQ1100 Máquina de gravação e fresamento tipo tambor
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
A DQ1100 é uma máquina de gravação e fresamento tipo tambor, com mesa de 1500 × 500 mm, faixa de usinagem de 1100 × 500 mm e curso vertical Z de 250 mm. A carga máxima da mesa é de 600 kg. Avalie essas dimensões com a peça e a fixação e solicite uma configuração adequada à aplicação.
O magazine de ferramentas é opcional. Os parâmetros identificados como “Magazine opcional” descrevem esse sistema; confirme a configuração escolhida na proposta.

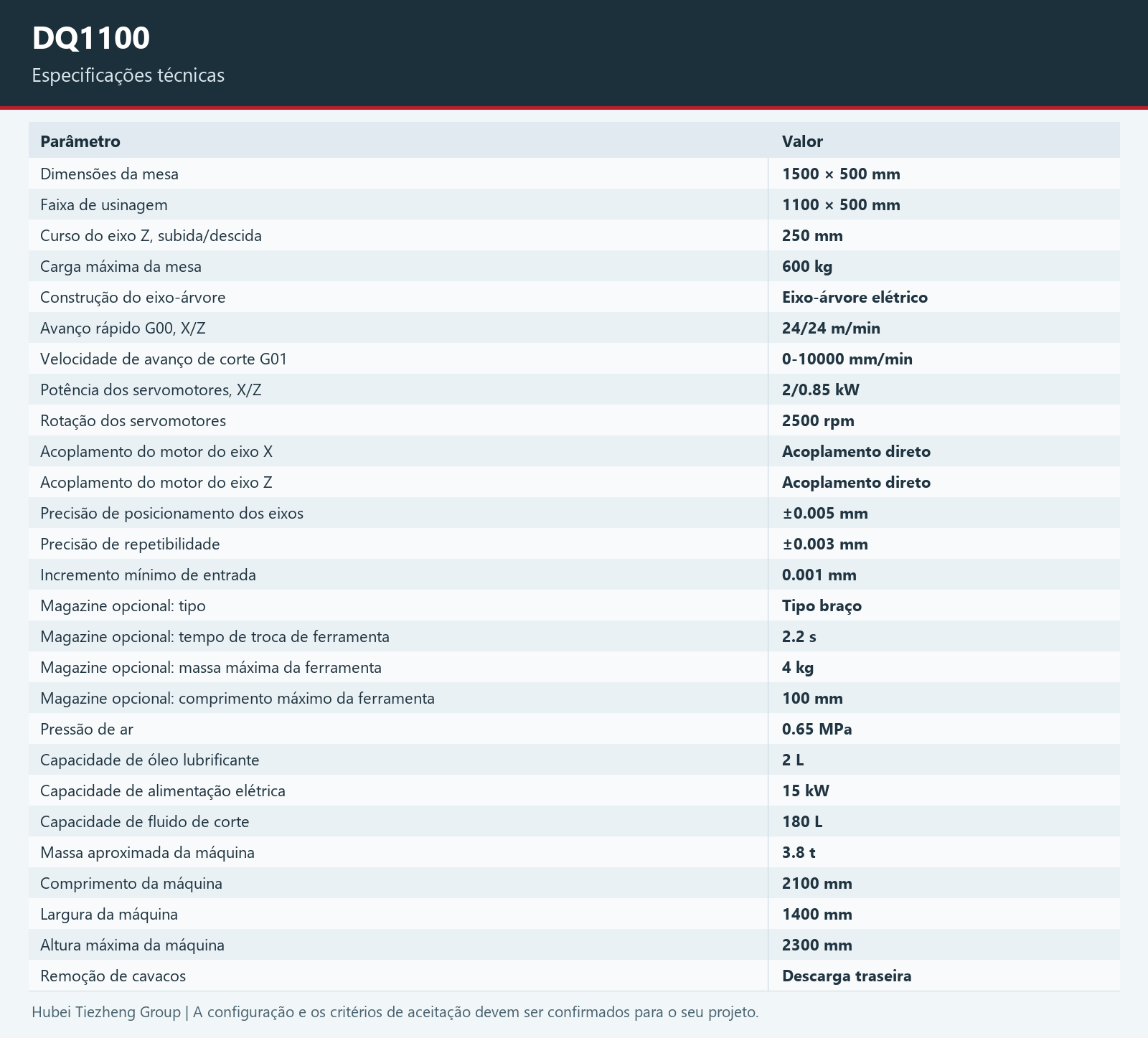

Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 1500 × 500 mm |
| Faixa de usinagem | 1100 × 500 mm |
| Curso do eixo Z, subida/descida | 250 mm |
| Carga máxima da mesa | 600 kg |
| Construção do eixo-árvore | Eixo-árvore elétrico |
| Avanço rápido G00, X/Z | 24/24 m/min |
| Velocidade de avanço de corte G01 | 0-10000 mm/min |
| Potência dos servomotores, X/Z | 2/0.85 kW |
| Rotação dos servomotores | 2500 rpm |
| Acoplamento do motor do eixo X | Acoplamento direto |
| Acoplamento do motor do eixo Z | Acoplamento direto |
| Precisão de posicionamento dos eixos | ±0.005 mm |
| Precisão de repetibilidade | ±0.003 mm |
| Incremento mínimo de entrada | 0.001 mm |
| Magazine opcional: tipo | Tipo braço |
| Magazine opcional: tempo de troca de ferramenta | 2.2 s |
| Magazine opcional: massa máxima da ferramenta | 4 kg |
| Magazine opcional: comprimento máximo da ferramenta | 100 mm |
| Pressão de ar | 0.65 MPa |
| Capacidade de óleo lubrificante | 2 L |
| Capacidade de alimentação elétrica | 15 kW |
| Capacidade de fluido de corte | 180 L |
| Massa aproximada da máquina | 3.8 t |
| Comprimento da máquina | 2100 mm |
| Largura da máquina | 1400 mm |
| Altura máxima da máquina | 2300 mm |
| Remoção de cavacos | Descarga traseira |
Planeje a gravação e o fresamento
Quais são as dimensões da mesa e a faixa de usinagem?
A mesa da DQ1100 mede 1500 × 500 mm, e a faixa de usinagem informada é de 1100 × 500 mm. O curso vertical Z é de 250 mm. A faixa de usinagem não define os cursos individuais X/Y nem o tamanho máximo da peça; verifique a fixação, a aproximação da ferramenta e as folgas.
Qual carga e quais dimensões devo verificar para a instalação?
A carga máxima da mesa é de 600 kg. O comprimento e a largura são 2100 × 1400 mm, a altura máxima é 2300 mm e a massa aproximada é 3.8 t. Analise a peça com a fixação e confirme o acesso e os requisitos do piso.
Quais informações sobre o eixo-árvore e os avanços estão disponíveis?
A especificação identifica um eixo-árvore elétrico. O avanço rápido G00 é de 24/24 m/min em X/Z, e o avanço de corte G01 é de 0–10000 mm/min. Confirme potência, rotação, interface da ferramenta e configuração na proposta; não há valor de avanço do eixo Y informado aqui.
O magazine de ferramentas é fornecido de série?
O magazine é indicado como opcional. Para o sistema tipo braço, o tempo de troca informado é de 2.2 s, a massa máxima da ferramenta é de 4 kg e o comprimento máximo é de 100 mm. Confirme o magazine, a capacidade e a configuração de troca para o pedido.
O que devo enviar para solicitar uma proposta?
Envie o desenho, o material, as dimensões, as tolerâncias, a fixação prevista, as ferramentas, a quantidade de produção e o destino. Informe se precisa do magazine opcional para que a equipe analise a aplicação e defina a configuração.
As especificações se baseiam na documentação técnica Tiezheng, revisada em 10 de outubro de 2026. Confirme a configuração escolhida da máquina na proposta final.
