DA560 Máquina de gravação e fresamento de alta velocidade
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
DA560 é uma máquina de gravação e fresamento de alta velocidade com mesa de 500 × 650 mm, cursos X/Y/Z de 500 × 650 × 250 mm e carga máxima declarada de 400 kg. A rotação especificada do eixo-árvore é de 18000 rpm. Avalie a peça, a fixação, as ferramentas e o material em conjunto; esses valores não garantem o espaço útil de usinagem nem a tolerância da peça.

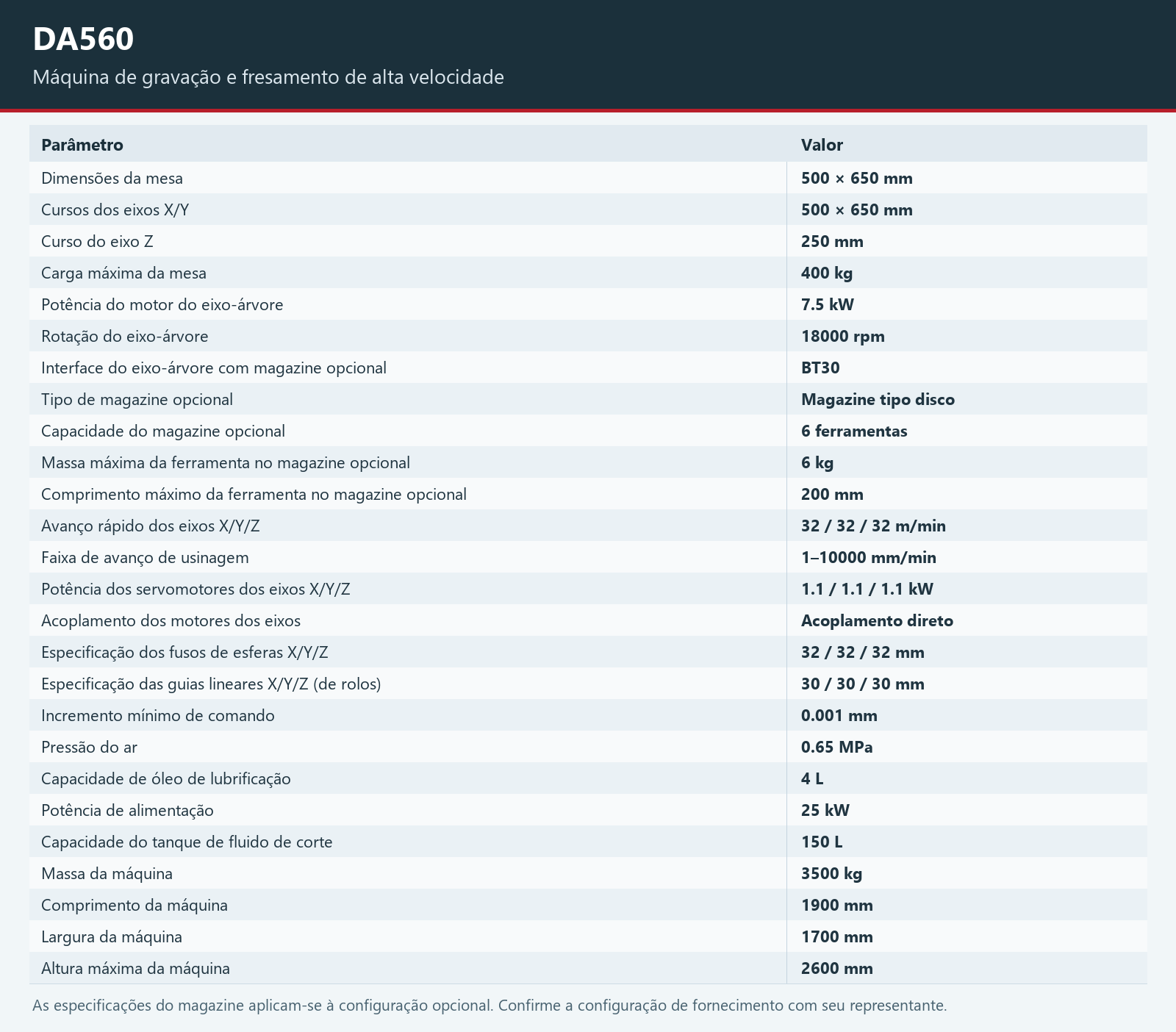

Especificações
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 500 × 650 mm |
| Cursos dos eixos X/Y | 500 × 650 mm |
| Curso do eixo Z | 250 mm |
| Carga máxima da mesa | 400 kg |
| Potência do motor do eixo-árvore | 7.5 kW |
| Rotação do eixo-árvore | 18000 rpm |
| Interface do eixo-árvore com magazine opcional | BT30 |
| Tipo de magazine opcional | Magazine tipo disco |
| Capacidade do magazine opcional | 6 ferramentas |
| Massa máxima da ferramenta no magazine opcional | 6 kg |
| Comprimento máximo da ferramenta no magazine opcional | 200 mm |
| Avanço rápido dos eixos X/Y/Z | 32 / 32 / 32 m/min |
| Faixa de avanço de usinagem | 1–10000 mm/min |
| Potência dos servomotores dos eixos X/Y/Z | 1.1 / 1.1 / 1.1 kW |
| Acoplamento dos motores dos eixos | Acoplamento direto |
| Especificação dos fusos de esferas X/Y/Z | 32 / 32 / 32 mm |
| Especificação das guias lineares X/Y/Z (de rolos) | 30 / 30 / 30 mm |
| Incremento mínimo de comando | 0.001 mm |
| Pressão do ar | 0.65 MPa |
| Capacidade de óleo de lubrificação | 4 L |
| Potência de alimentação | 25 kW |
| Capacidade do tanque de fluido de corte | 150 L |
| Massa da máquina | 3500 kg |
| Comprimento da máquina | 1900 mm |
| Largura da máquina | 1700 mm |
| Altura máxima da máquina | 2600 mm |
Confirme a configuração fornecida, as ferramentas, a fixação e a aplicação com o contato comercial. Modelo e desenho são opcionais no primeiro contato.
Quais especificações do DA560 devo comparar?
Compare os parâmetros publicados de cada opção, incluindo as unidades e os itens opcionais ou dependentes da configuração. Um valor omitido precisa de confirmação; não significa zero.
Essas especificações confirmam meu material ou tolerância?
Não. A classe e a dureza do material, as ferramentas, a fixação e os requisitos de inspeção precisam de análise da aplicação. Dimensões da mesa ou rotação do fuso, isoladamente, não comprovam a adequação.
Posso comparar este modelo com outras máquinas?
Use o seletor e compare os valores publicados com os mesmos critérios. Confirme com o contato comercial as diferenças na configuração fornecida.
Como iniciar uma conversa sobre este modelo?
Descreva a peça ou a operação. Modelo e desenho são opcionais no primeiro contato. Combine o canal para trocar desenhos com seu contato; a configuração fornecida e a cotação formal são confirmadas diretamente.
