WHH80 — горизонтальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
Tiezheng WHH80 — горизонтальный обрабатывающий центр серии WHH с поворотным столом размером 800 × 800 мм и максимальной нагрузкой на стол 2000 кг. Указанные ходы составляют 1000 мм для X1/X2, 700 мм для Y1/Y2 и 900 мм для Z1/Z2. Отправьте чертёж детали, схему оснастки и требования к обработке, чтобы проверить доступ инструмента и согласовать комплектацию для предложения.

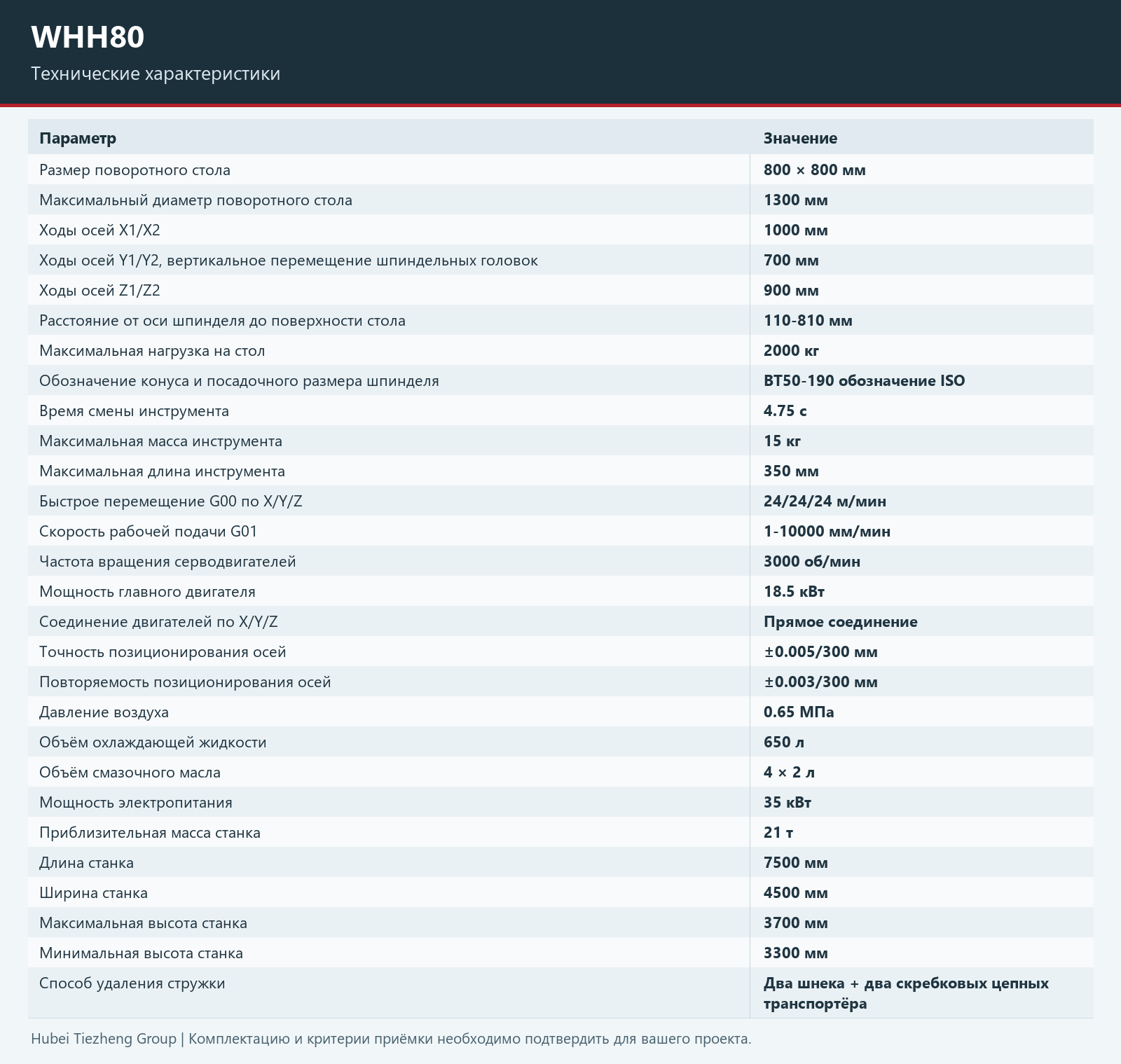

Технические характеристики
| Параметр | Значение |
|---|---|
| Размер поворотного стола | 800 × 800 мм |
| Максимальный диаметр поворотного стола | 1300 мм |
| Ходы осей X1/X2 | 1000 мм |
| Ходы осей Y1/Y2, вертикальное перемещение шпиндельных головок | 700 мм |
| Ходы осей Z1/Z2 | 900 мм |
| Расстояние от оси шпинделя до поверхности стола | 110-810 мм |
| Максимальная нагрузка на стол | 2000 кг |
| Обозначение конуса и посадочного размера шпинделя | BT50-190 обозначение ISO |
| Время смены инструмента | 4.75 с |
| Максимальная масса инструмента | 15 кг |
| Максимальная длина инструмента | 350 мм |
| Быстрое перемещение G00 по X/Y/Z | 24/24/24 м/мин |
| Скорость рабочей подачи G01 | 1-10000 мм/мин |
| Частота вращения серводвигателей | 3000 об/мин |
| Мощность главного двигателя | 18.5 кВт |
| Соединение двигателей по X/Y/Z | Прямое соединение |
| Точность позиционирования осей | ±0.005/300 мм |
| Повторяемость позиционирования осей | ±0.003/300 мм |
| Давление воздуха | 0.65 МПа |
| Объём охлаждающей жидкости | 650 л |
| Объём смазочного масла | 4 × 2 л |
| Мощность электропитания | 35 кВт |
| Приблизительная масса станка | 21 т |
| Длина станка | 7500 мм |
| Ширина станка | 4500 мм |
| Максимальная высота станка | 3700 мм |
| Минимальная высота станка | 3300 мм |
| Способ удаления стружки | Два шнека + два скребковых цепных транспортёра |
Спланируйте установку для обработки
Какие размер стола и нагрузка указаны для WHH80?
Размер поворотного стола — 800 × 800 мм. Максимальная нагрузка на стол — 2000 кг. Проверьте деталь вместе с оснасткой перед выбором установки.
Какие ходы и расстояние до стола указаны?
Ходы X1/X2 составляют 1000 мм, Y1/Y2 — 700 мм, Z1/Z2 — 900 мм. Расстояние от оси шпинделя до поверхности стола — 110-810 мм. Эти размеры сами по себе не определяют максимальный размер детали; проверьте высоту оснастки и подход инструмента.
Какие параметры инструмента следует проверить?
Обозначение конуса и посадочного размера шпинделя — BT50-190. Указанное время смены инструмента — 4.75 с. Сопоставьте держатель, длину и массу инструмента с таблицей и согласуйте магазин и рабочую схему в предложении.
Что проверить для размещения и перемещения станка?
Указанные длина и ширина — 7500 × 4500 мм. Минимальная и максимальная высота составляют 3300 и 3700 мм, приблизительная масса — 21 т. До поставки проверьте маршрут установки, свободную площадь и коммуникации.
Что отправить для получения предложения?
Отправьте чертёж, материал, размеры, допуски, схему оснастки, требования к инструменту, объём производства и место доставки. Команда проверит применение и согласует комплектацию для заказа.
Обсудить деталь и запросить предложение
Посмотреть горизонтальные обрабатывающие центры
Следующий шаг
Сравнить эту модель · Запросить оценку и предложение
Источник: опубликованные характеристики модели. Комплектацию и критерии приёмки согласуйте в предложении.
