WH82A Горизонтальный обрабатывающий центр

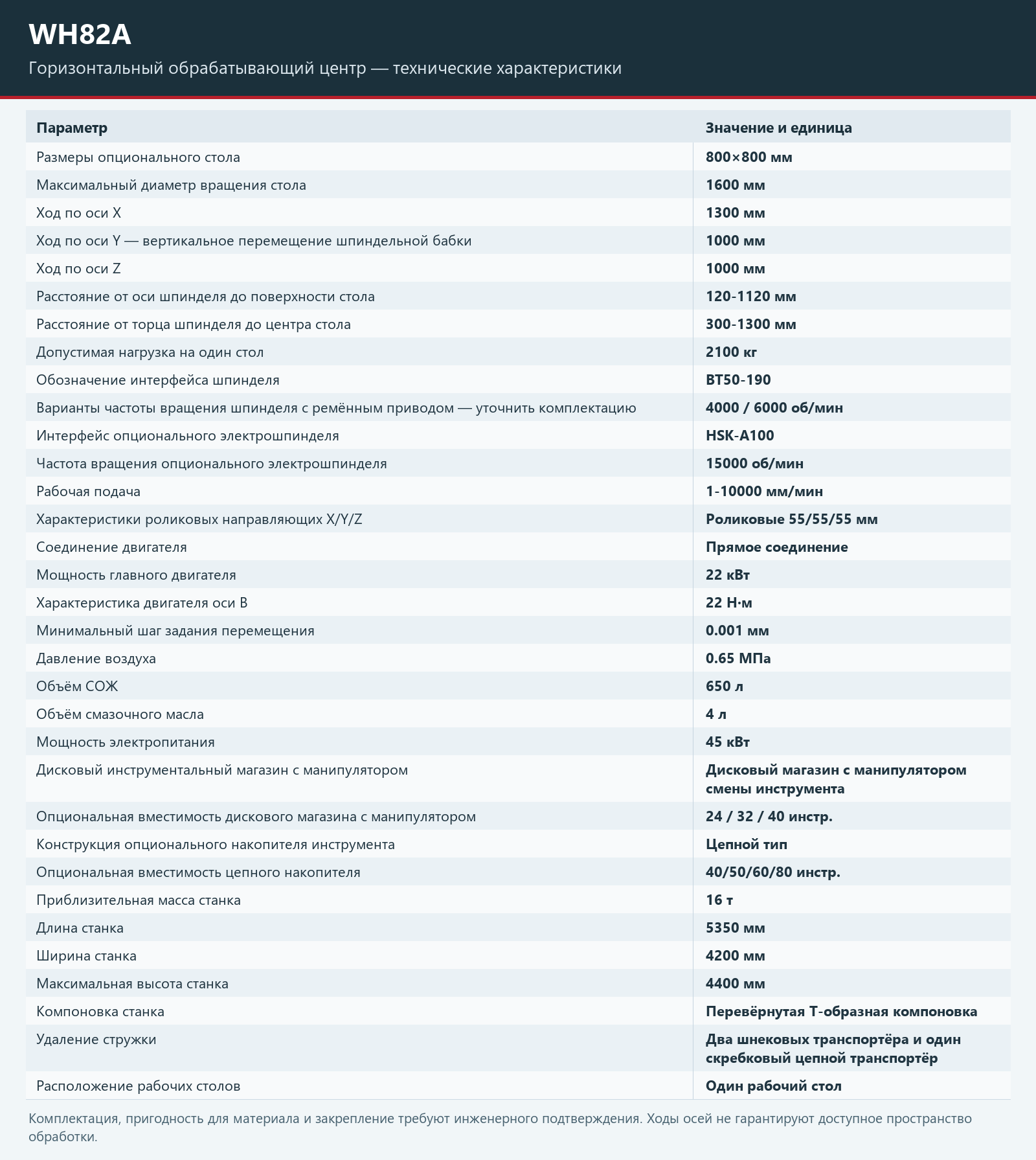

WH82A — горизонтальный обрабатывающий центр с ходами по осям X/Y/Z 1300 / 1000 / 1000 мм. Опциональный стол имеет размеры 800×800 мм; допустимая нагрузка составляет 2100 кг на один стол. Рассматривайте его для фрезерования, сверления и растачивания призматических деталей после проверки закрепления, доступа инструмента, комплектации шпинделя и зазоров.

Обсудить этот станок

Для каких деталей и операций следует оценивать станок?

Рассматривайте эту модель для призматических и корпусных деталей, требующих фрезерования, сверления или растачивания. Сопоставьте деталь, приспособление, расположение обрабатываемых элементов и доступ инструмента с размерами стола, допустимой нагрузкой и ходами осей. Ходы осей и размеры стола не гарантируют доступное пространство обработки. Марка материала, инструмент, съём металла, допуски и производительность требуют инженерного подтверждения.

Какую комплектацию необходимо согласовать?

Версия A имеет один рабочий стол. Уточните поставляемое приспособление и последовательность обработки. Данные о столе не подтверждают автоматическую загрузку, смену палет или работу без оператора.

Для шпинделя с ремённым приводом указаны варианты частоты вращения 4000 / 6000 об/мин. Опциональный электрошпиндель HSK-A100 указан отдельно с частотой 15000 об/мин. Согласуйте фактическую комплектацию: эти частоты не объединяются. BT50-190 — обозначение интерфейса, а не гарантированный диаметр обработки.

Дисковый инструментальный магазин использует манипулятор смены инструмента; опциональная вместимость составляет 24 / 32 / 40 инструментов. Для опционального цепного накопителя указаны варианты 40 / 50 / 60 / 80 инструментов. Это альтернативные варианты комплектации, а не одновременно установленная вместимость.

Минимальный шаг задания перемещения 0.001 мм — это шаг команды управления. Он не является точностью позиционирования, повторяемостью или гарантией допуска готовой детали.

Что необходимо подтвердить до заказа?

До заказа согласуйте с контактным лицом поставляемую комплектацию, закрепление детали, условия контроля и приёмки, требования к установке, обучение и ответственность за послепродажное обслуживание. Комплектация и официальное коммерческое предложение подтверждаются напрямую. Для первого обращения не нужны точная модель или чертёж; конфиденциальные файлы можно передать позже по согласованному каналу.

Вопросы перед выбором горизонтального обрабатывающего центра

Можно ли обрабатывать корпусные детали с нескольких сторон?

Станок можно рассматривать для такой задачи. Сопоставьте деталь, приспособление, расположение элементов и доступ инструмента с размерами стола, нагрузкой и ходами осей. Подтвердите индексацию стола и последовательность обработки для нужного процесса.

Включает ли расположение столов автоматическую смену палет?

Само по себе расположение столов не подтверждает автоматическую смену палет. Количество столов, закрепление, систему перемещения и автоматизацию загрузки следует согласовать отдельно.

Какой шпиндель и инструментальный магазин будут поставлены?

Согласуйте одну комплектацию шпинделя и необходимую систему хранения инструмента. Частоты вращения шпинделя с ремённым приводом и опционального электрошпинделя не объединяются; альтернативные варианты вместимости магазина не поставляются все вместе.

Может ли станок обрабатывать мой материал и выдерживать допуски?

Укажите точную марку материала, операции, инструмент, критичные элементы и требования к производительности. Нужна инженерная оценка: ходы, частота вращения и минимальный шаг задания перемещения не гарантируют допуски готовой детали.

Можно ли обратиться до выбора модели или подготовки чертежа?

Да. Опишите деталь или операцию своими словами. По возможности укажите размеры, материал и количество. Подробности и конфиденциальные чертежи можно передать позже по согласованному каналу.
