WA80C Горизонтальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
WA80C — горизонтальный обрабатывающий центр с ходами по осям X/Y/Z 1300 / 800 / 600 мм. Размеры указанного опционального поворотного стола — 800×800 мм, допустимая нагрузка на стол — 1000 кг. Рассмотрите модель для фрезерования, сверления и растачивания призматических деталей после проверки детали, закрепления, комплектации шпинделя и доступа инструмента.

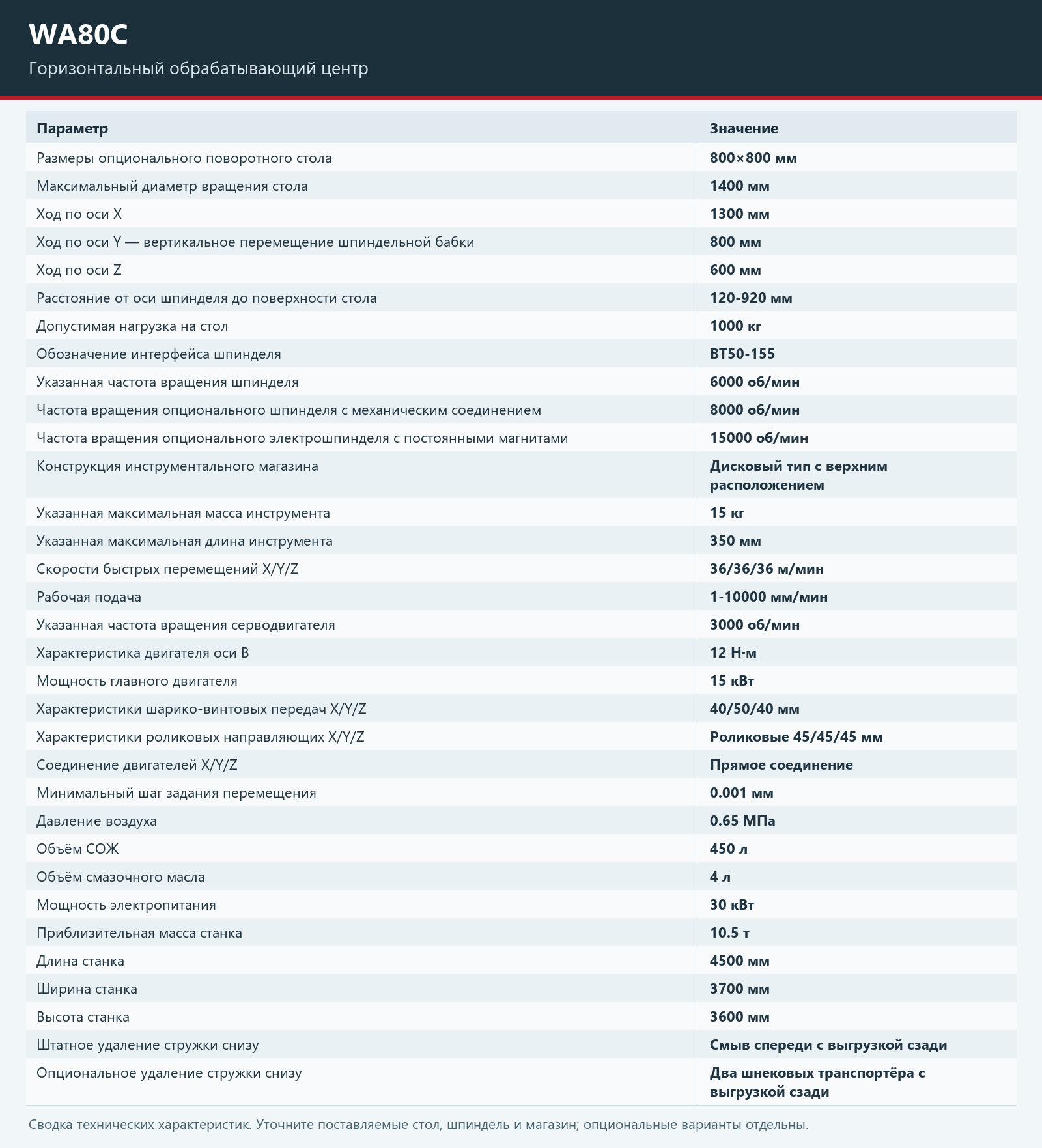

Параметры
| Параметр | Значение |
|---|---|
| Размеры опционального поворотного стола | 800×800 мм |
| Максимальный диаметр вращения стола | 1400 мм |
| Ход по оси X | 1300 мм |
| Ход по оси Y — вертикальное перемещение шпиндельной бабки | 800 мм |
| Ход по оси Z | 600 мм |
| Расстояние от оси шпинделя до поверхности стола | 120-920 мм |
| Допустимая нагрузка на стол | 1000 кг |
| Обозначение интерфейса шпинделя | BT50-155 |
| Указанная частота вращения шпинделя | 6000 об/мин |
| Частота вращения опционального шпинделя с механическим соединением | 8000 об/мин |
| Частота вращения опционального электрошпинделя с постоянными магнитами | 15000 об/мин |
| Конструкция инструментального магазина | Дисковый тип с верхним расположением |
| Указанная максимальная масса инструмента | 15 кг |
| Указанная максимальная длина инструмента | 350 мм |
| Скорости быстрых перемещений X/Y/Z | 36/36/36 м/мин |
| Рабочая подача | 1-10000 мм/мин |
| Указанная частота вращения серводвигателя | 3000 об/мин |
| Характеристика двигателя оси B | 12 Н·м |
| Мощность главного двигателя | 15 кВт |
| Характеристики шарико-винтовых передач X/Y/Z | 40/50/40 мм |
| Характеристики роликовых направляющих X/Y/Z | Роликовые 45/45/45 мм |
| Соединение двигателей X/Y/Z | Прямое соединение |
| Минимальный шаг задания перемещения | 0.001 мм |
| Давление воздуха | 0.65 МПа |
| Объём СОЖ | 450 л |
| Объём смазочного масла | 4 л |
| Мощность электропитания | 30 кВт |
| Приблизительная масса станка | 10.5 т |
| Длина станка | 4500 мм |
| Ширина станка | 3700 мм |
| Высота станка | 3600 мм |
| Штатное удаление стружки снизу | Смыв спереди с выгрузкой сзади |
| Опциональное удаление стружки снизу | Два шнековых транспортёра с выгрузкой сзади |
Уточните состав поставки, инструмент, оснастку и условия обработки у представителя отдела продаж. Модель и чертёж необязательны при первом обращении.
Какие характеристики WA80C следует сравнить?
Сравнивайте опубликованные параметры каждого варианта, единицы измерения и опциональные позиции. Отсутствующее значение требует уточнения и не означает ноль.
Подтверждают ли эти характеристики обработку моего материала и нужный допуск?
Нет. Марка и твёрдость материала, инструмент, оснастка и требования к контролю требуют проверки применительно к детали. Размеры стола или частота вращения шпинделя сами по себе не подтверждают пригодность.
Можно ли сравнить эту модель с другими станками?
Используйте подбор станков и сравнивайте опубликованные значения на одинаковых условиях. Различия в составе поставки уточняйте у представителя отдела продаж.
Как начать обсуждение этой модели?
Опишите деталь или операцию. Модель и чертёж необязательны при первом обращении. Согласуйте канал обмена чертежами с представителем; состав поставки и коммерческое предложение подтверждаются напрямую.
