VT640 — вертикальный сверлильно-резьбонарезной центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
Tiezheng VT640 — вертикальный сверлильно-резьбонарезной центр со столом 700 x 400 мм, ходами X/Y/Z 600/400/350 мм и опубликованной максимальной нагрузкой 350 кг. Источник отдельно перечисляет исполнения шпинделя A и B и опциональный диапазон высоты Z. Сопоставьте оснастку, инструмент и рабочее пространство; подтвердите, какое исполнение соответствует чертежу вашей детали и необходимым операциям до выбора станка.
Какие данные документированы?
Исполнение A содержит BT30, прямой привод, 20000 rpm и мощность 3.7/5.5 kW. Исполнение B содержит прямой привод, 12000 rpm и 7.5/11 kW. Конус BT40 явно опубликован для B в этой таблице.

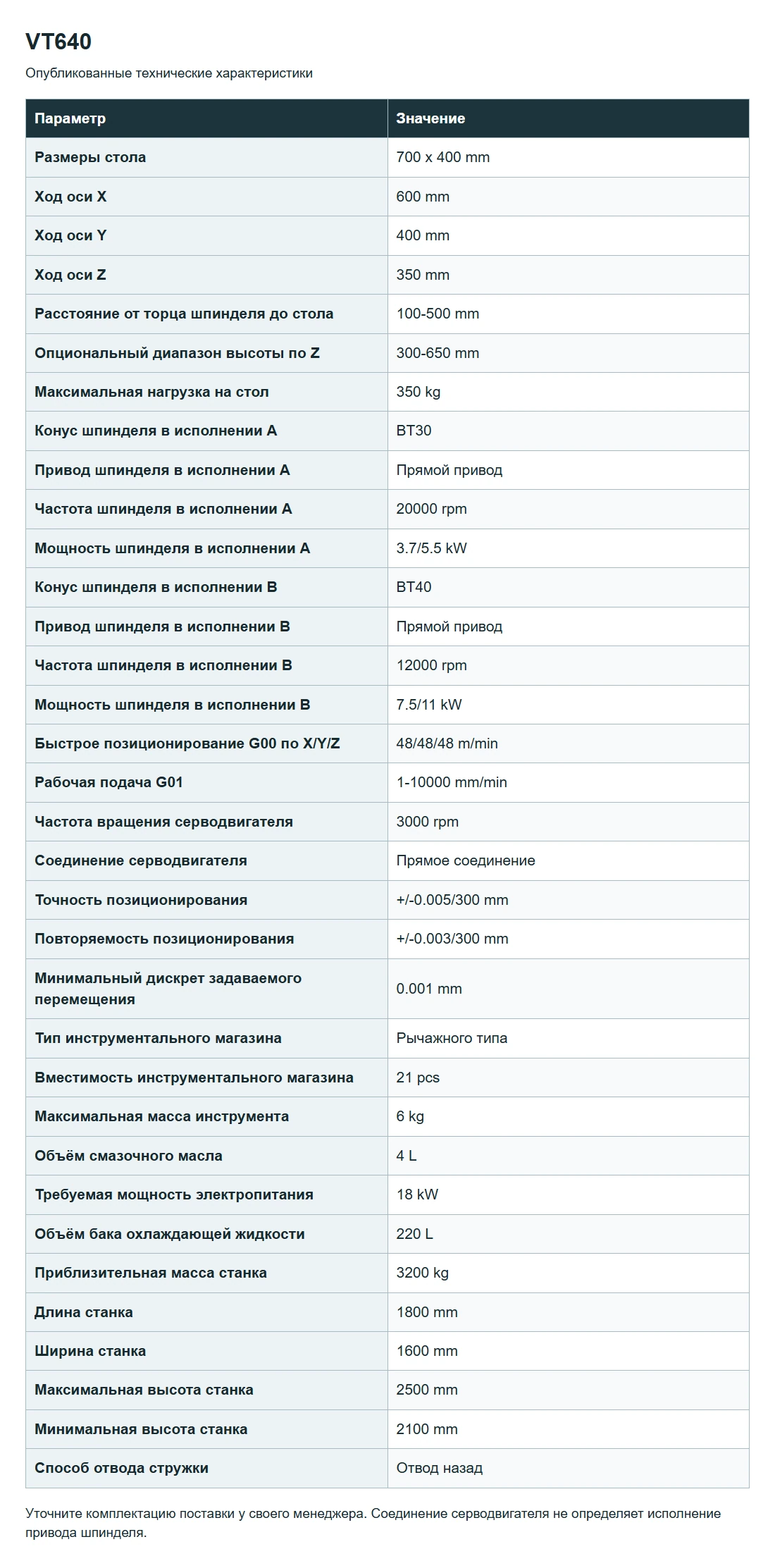

Опубликованные параметры
| Параметр | Значение |
|---|---|
| Размеры стола | 700 x 400 mm |
| Ход оси X | 600 mm |
| Ход оси Y | 400 mm |
| Ход оси Z | 350 mm |
| Расстояние от торца шпинделя до стола | 100-500 mm |
| Опциональный диапазон высоты по Z | 300-650 mm |
| Максимальная нагрузка на стол | 350 kg |
| Конус шпинделя в исполнении A | BT30 |
| Привод шпинделя в исполнении A | Прямой привод |
| Частота шпинделя в исполнении A | 20000 rpm |
| Мощность шпинделя в исполнении A | 3.7/5.5 kW |
| Конус шпинделя в исполнении B | BT40 |
| Привод шпинделя в исполнении B | Прямой привод |
| Частота шпинделя в исполнении B | 12000 rpm |
| Мощность шпинделя в исполнении B | 7.5/11 kW |
| Быстрое позиционирование G00 по X/Y/Z | 48/48/48 m/min |
| Рабочая подача G01 | 1-10000 mm/min |
| Частота вращения серводвигателя | 3000 rpm |
| Соединение серводвигателя | Прямой привод |
| Точность позиционирования | +/-0.005/300 mm |
| Повторяемость позиционирования | +/-0.003/300 mm |
| Минимальный дискрет задаваемого перемещения | 0.001 mm |
| Тип инструментального магазина | Рычажного типа |
| Вместимость инструментального магазина | 21 pcs |
| Максимальная масса инструмента | 6 kg |
| Объём смазочного масла | 4 L |
| Требуемая мощность электропитания | 18 kW |
| Объём бака охлаждающей жидкости | 220 L |
| Приблизительная масса станка | 3200 kg |
| Длина станка | 1800 mm |
| Ширина станка | 1600 mm |
| Максимальная высота станка | 2500 mm |
| Минимальная высота станка | 2100 mm |
| Способ отвода стружки | Отвод назад |
Единицы, знаки, технические коды и порядок значений сохранены по источнику. rpm означает обороты в минуту; pcs и tools обозначают количество единиц или инструмента. Значения через / сохраняют исходный порядок и не означают автоматически сочетание опций или номинальную/максимальную мощность.
Что подтвердить для проекта?
Ход Z 350 mm, расстояние от торца шпинделя до стола 100-500 mm и опциональный диапазон высоты Z 300-650 mm — отдельные записи. Мощности через / в этом источнике не обозначены как номинальная / максимальная. Подтвердите исполнение, зазоры и применимую мощность, не объединяя автоматически данные A и B.
Исходная документация
Изучить исходный файл. Таблица на этой странице представлена по-русски; исходный файл не переведён.
Вопросы при покупке
Как сравнить эту модель?
Исполнение A содержит BT30, прямой привод, 20000 rpm и мощность 3.7/5.5 kW. Исполнение B содержит прямой привод, 12000 rpm и 7.5/11 kW. Конус BT40 явно опубликован для B в этой таблице.
Какие условия и узлы нужно подтвердить?
Ход Z 350 mm, расстояние от торца шпинделя до стола 100-500 mm и опциональный диапазон высоты Z 300-650 mm — отдельные записи. Мощности через / в этом источнике не обозначены как номинальная / максимальная. Подтвердите исполнение, зазоры и применимую мощность, не объединяя автоматически данные A и B.
Гарантируют ли опубликованные пределы размещение детали?
Нет. Ходы осей, размер или диаметр стола и ограничения инструмента описывают разные величины. Проверьте деталь вместе с приспособлением, распределение нагрузки, доступ инструмента и зазоры для каждой операции.
Гарантирует ли опубликованная точность результат на детали?
Показатели позиционирования, повторяемости и ограничения инструмента сохраняют опубликованную область применения. Они не гарантируют допуск детали или конкретное время цикла. Подтвердите материал, оснастку, инструмент, программирование, измерения и критерии приёмки в окончательном предложении.
