VF1010C-2 — вертикальный обрабатывающий центр с двумя шпинделями
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
Tiezheng VF1010C-2 — вертикальный обрабатывающий центр на линейных направляющих с двумя шпинделями и двумя осями Z для фрезерования, сверления и нарезания резьбы. Документация указывает стол 2100 x 1000 мм и ходы X/Y/Z 1000 x 1000 x 800 мм. Сравните рабочее пространство и документированную комплектацию с чертежом детали; подтвердите план цикла, оснастку, инструмент и допуски перед запросом предложения.
Для каких работ рассматривают VF1010C-2?
Окончательная пригодность для процесса зависит от чертежа детали, материала, оснастки, доступа инструмента и требований к допускам. При проверке применения подтвердите твёрдость, припуск и выбор инструмента; одни только ходы осей не определяют максимальный размер детали.
Какая комплектация документирована?
В матрице параметров указаны стол 2100 x 1000 мм и ходы X/Y/Z 1000 x 1000 x 800 мм. Указаны два шпинделя с конусом BT50, мощность 18.5 kW, стандартный ремённый привод на 6000 rpm и опциональный прямой привод на 8000 rpm. Магазин рычажного типа имеет 24 позиций. Два документированных шпинделя и две оси Z сами по себе не определяют последовательность цикла для вашей задачи.

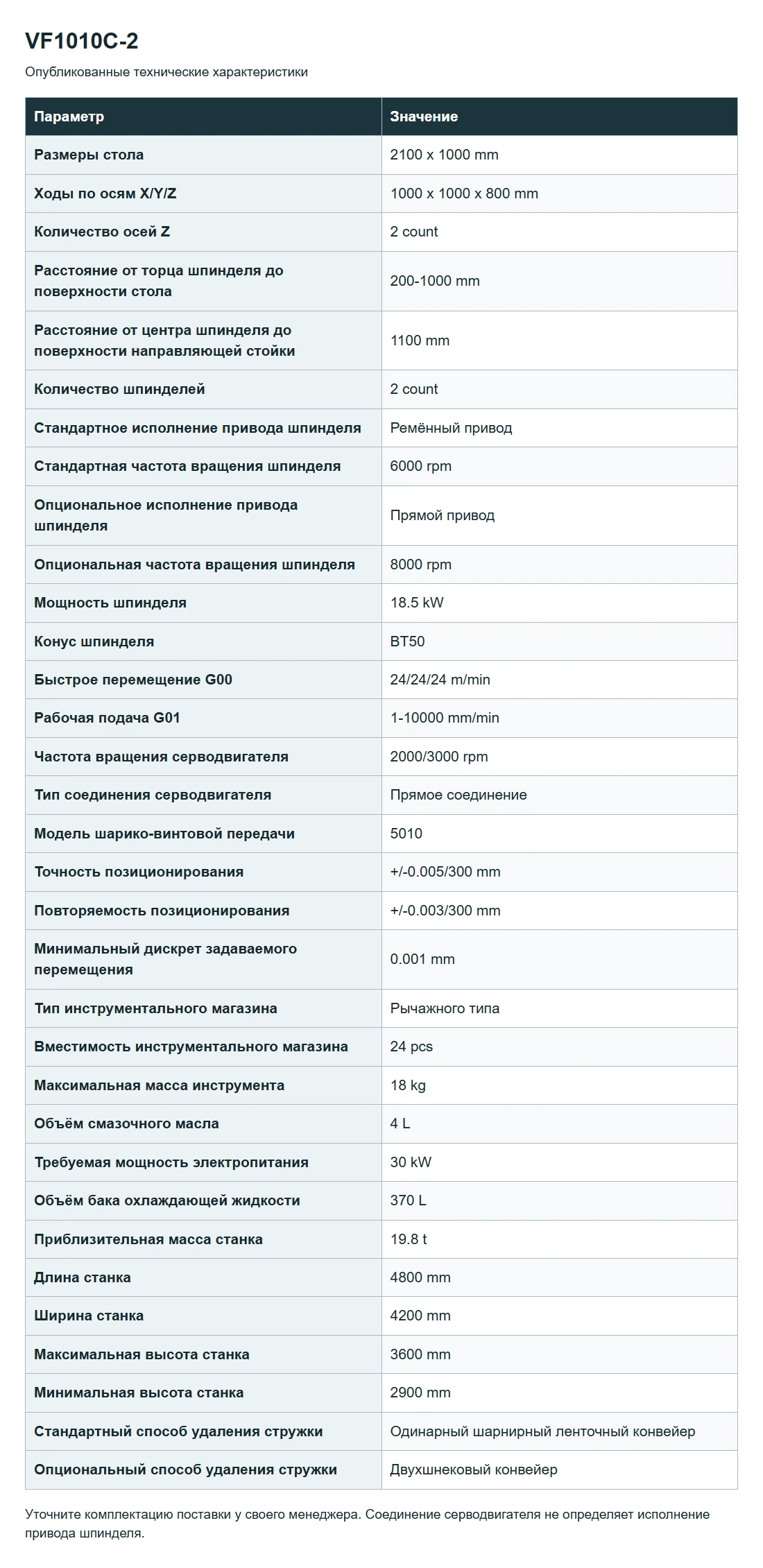

Какие параметры опубликованы?
| Параметр | Значение |
|---|---|
| Размеры стола | 2100 x 1000 mm |
| Ходы по осям X/Y/Z | 1000 x 1000 x 800 mm |
| Количество осей Z | 2 count |
| Расстояние от торца шпинделя до поверхности стола | 200-1000 mm |
| Расстояние от центра шпинделя до поверхности направляющей стойки | 1100 mm |
| Количество шпинделей | 2 count |
| Стандартное исполнение привода шпинделя | Ремённый привод |
| Стандартная частота вращения шпинделя | 6000 rpm |
| Опциональное исполнение привода шпинделя | Прямой привод |
| Опциональная частота вращения шпинделя | 8000 rpm |
| Мощность шпинделя | 18.5 kW |
| Конус шпинделя | BT50 |
| Быстрое перемещение G00 | 24/24/24 m/min |
| Рабочая подача G01 | 1-10000 mm/min |
| Частота вращения серводвигателя | 2000/3000 rpm |
| Тип соединения серводвигателя | Прямой привод |
| Модель шарико-винтовой передачи | 5010 |
| Точность позиционирования | +/-0.005/300 mm |
| Повторяемость позиционирования | +/-0.003/300 mm |
| Минимальный дискрет задаваемого перемещения | 0.001 mm |
| Тип инструментального магазина | Рычажного типа |
| Вместимость инструментального магазина | 24 pcs |
| Максимальная масса инструмента | 18 kg |
| Объём смазочного масла | 4 L |
| Требуемая мощность электропитания | 30 kW |
| Объём бака охлаждающей жидкости | 370 L |
| Приблизительная масса станка | 19.8 t |
| Длина станка | 4800 mm |
| Ширина станка | 4200 mm |
| Максимальная высота станка | 3600 mm |
| Минимальная высота станка | 2900 mm |
| Стандартный способ удаления стружки | Одинарный шарнирный ленточный конвейер |
| Опциональный способ удаления стружки | Двухшнековый конвейер |
Единицы и обозначения ниже сохранены по источнику. Значения через / приведены в опубликованном виде; они не означают автоматически номинальную или пиковую мощность либо выбранную комплектацию. rpm означает обороты в минуту; pcs — количество единиц; N-m — крутящий момент в ньютон-метрах; kg — килограммы, kW — киловатты.
Как подтвердить комплектацию и опции?
Шпиндель с прямым приводом на 8000 rpm указан как опция и должен быть подтверждён в предложении. Предложение должно подтвердить выбранную систему ЧПУ, электрический стандарт, инструмент, удаление стружки и охлаждение, интерфейсы автоматизации и любые изменения процесса по чертежу. В листе параметров двухшнековое удаление стружки указано как опция; подтвердите окончательную комплектацию в предложении.
Изображения станка
Какие документы следует изучить?
Изучить исходный лист параметров VF1010C-2. В таблице этой страницы параметры приведены по-русски; исходный файл не переведён.
Вопросы при покупке
Что отправить для запроса предложения на VF1010C-2?
Отправьте чертёж детали, материал, критические допуски, годовой объём, целевое время цикла, предпочтительную систему ЧПУ, требования к автоматизации и страну назначения.
Входит ли опциональный шпиндель в стандартную поставку?
Нет. Прямой привод на 8000 rpm указан как опциональное исполнение в листе параметров и должен быть подтверждён в предложении.
Каковы размеры стола и ходы осей?
Размеры стола — 2100 x 1000 мм, ходы X/Y/Z — 1000 x 1000 x 800 мм. Проверьте также оснастку, вылет инструмента и зазоры установки.
Сколько шпинделей и осей Z документировано?
Матрица указывает два шпинделя и две оси Z. При запросе подтвердите план цикла, оснастку, функции ЧПУ и требования к применению.
Как подтверждается поставляемая комплектация?
После проверки чертежа и требований подтвердите выбранную комплектацию в окончательном предложении и документе приёмки.
