VS650 — centro de usinagem vertical
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O Tiezheng VS650 é um centro de usinagem vertical de três eixos com duas mesas e guias lineares. A fonte registra duas mesas de 650 x 500 mm e cursos X/Y/Z de 1600 x 550 x 500 mm. O layout permite preparar uma mesa enquanto a outra ocupa a posição de usinagem; confirme a fixação, as folgas de transferência e o plano de produção para a sua peça.
Quais informações estão documentadas?
A matriz registra carga máxima da mesa de 500 kg e distância entre a ponta do eixo-árvore e a mesa de 150-650 mm. O eixo-árvore BT40 de 11 kW tem acionamento por correia de 8000 rpm listado como padrão e acionamento direto de 12000 rpm como opção. A cotação assinada e o acordo técnico definem a configuração fornecida.
Parâmetros publicados
Em telas estreitas, role a tabela horizontalmente para ver todos os valores. Com o foco na tabela, use as teclas de seta para a esquerda e para a direita.
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 650 x 500 mm |
| Quantidade de mesas | 2 |
| Curso do eixo X | 1600 mm |
| Curso do eixo Y | 550 mm |
| Curso do eixo Z | 500 mm |
| Distância entre a ponta do eixo-árvore e a mesa | 150-650 mm |
| Distância entre o centro do eixo-árvore e a guia da coluna | 700 mm |
| Carga máxima da mesa | 500 kg |
| Acionamento padrão do eixo-árvore | Acionamento por correia |
| Rotação padrão do eixo-árvore | 8000 rpm |
| Acionamento opcional do eixo-árvore | Acionamento direto |
| Rotação opcional do eixo-árvore | 12000 rpm |
| Potência do eixo-árvore | 11 kW |
| Cone do eixo-árvore | BT40 |
| Posicionamento rápido G00 em X/Y/Z | 32/48/32 m/min |
| Avanço de corte G01 | 1-10000 mm/min |
| Torque do servomotor X/Y/Z | 22/12/22B N m |
| Rotação do servomotor | 3000 rpm |
| Conexão do servomotor | Acoplamento direto |
| Especificação do fuso de esferas | 4016/5012 |
| Guia linear do eixo X | 45, tipo rolete |
| Guia linear do eixo Y | 35, tipo rolete |
| Guia linear do eixo Z | 35, tipo rolete |
| Precisão de posicionamento | +/-0.005/300 mm |
| Repetibilidade de posicionamento | +/-0.003/300 mm |
| Incremento mínimo de comando | 0.001 mm |
| Tipo de magazine de ferramentas | Tipo braço |
| Capacidade do magazine de ferramentas | 24 pcs |
| Massa máxima da ferramenta | 8 kg |
| Capacidade de óleo lubrificante | 4 L |
| Capacidade de alimentação elétrica | 30 kW |
| Capacidade do reservatório de fluido de corte | 250 L |
| Massa aproximada da máquina | 9 t |
| Comprimento da máquina | 2700 mm |
| Largura da máquina | 3800 mm |
| Altura máxima da máquina | 2900 mm |
| Altura mínima da máquina | 2300 mm |
| Método opcional de remoção de cavacos | Esteira articulada simples |
| Método opcional de remoção de cavacos | Transportador com duas roscas |
As unidades e os códigos seguem a fonte, sem conversão. rpm indica rotações por minuto; pcs indica unidades; N-m indica torque em newton-metro.
O que exige confirmação para o projeto?
Revise o carregamento da peça, a repetibilidade da fixação, o acesso do operador, a remoção de cavacos, a sequência de troca de mesas e as interfaces de automação. A demonstração de produção oferece contexto de operação, mas não substitui um estudo de tempo de ciclo ou um plano de aceitação.

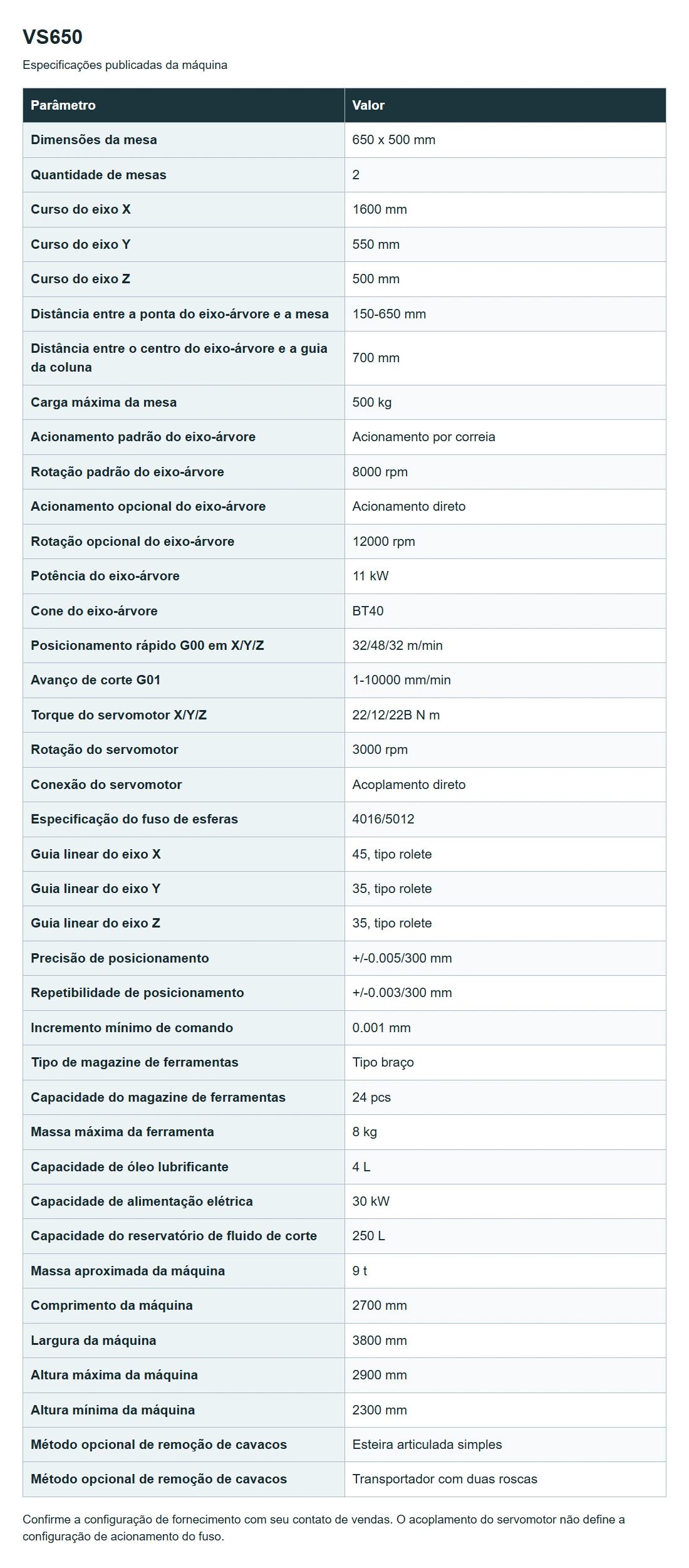

Documentação técnica original
Consultar as especificações do VS650. Confirme a configuração de fornecimento com seu contato de vendas. O acoplamento do servomotor não define a configuração de acionamento do fuso.
Perguntas de compra
Como comparar o VS650?
Consulte as condições e os limites de engenharia apresentados acima.
Esta página define a configuração final?
Consulte as condições e os limites de engenharia apresentados acima.
O que enviar para a consulta?
Envie desenhos 2D e 3D, material, dureza, sobremetal, condições de corte interrompido, forma do material bruto, dimensões e peso da peça, tolerâncias críticas, acabamento superficial, operações, volume anual, tempo de ciclo desejado, fixação, acesso das ferramentas, comando e eixo-árvore pretendidos, automação, cavacos, fluido de corte, instalações, padrão elétrico, método de aceitação e país de destino.
Como é preparada a cotação?
A equipe avalia o desenho, o processo, o volume de produção, as instalações e o escopo de entrega. O acordo técnico assinado e a cotação definem a configuração fornecida.
Os parâmetros garantem o resultado na peça acabada?
Não. A adequação do processo, a montagem, as ferramentas, o método de aceitação e os resultados devem ser confirmados para o projeto na análise de engenharia e nos documentos acordados.
Imagens e documentação do modelo
Próximo passo
Comparar este modelo · Solicitar análise e cotação
Fonte: especificações publicadas do modelo. Confirme a configuração e os critérios de aceitação na proposta.
O acoplamento direto define o acionamento do fuso do VS650?
Não. A conexão do servomotor e a configuração de acionamento do fuso são especificações distintas. Confira as configurações de fuso padrão e opcionais publicadas e confirme a configuração de fornecimento com seu contato de vendas.
