VF880C-2 — centro de usinagem vertical de dois eixos-árvore
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O Tiezheng VF880C-2 é um centro de usinagem vertical com guias lineares, dois eixos-árvore e dois eixos Z, para fresamento, furação e rosqueamento. A ficha registra mesa de 1700 x 800 mm e cursos X/Y/Z de 800 x 800 x 700 mm. Compare o espaço de trabalho e a configuração documentada com o desenho da peça; confirme o plano de ciclo, a fixação, as ferramentas e as tolerâncias antes da cotação.
Onde o VF880C-2 pode ser utilizado?
A adequação final ao processo depende do desenho da peça, do material, da fixação, do acesso das ferramentas e das tolerâncias. Confirme a dureza, o sobremetal e a estratégia de ferramentas na análise da aplicação; os valores de curso não determinam sozinhos o tamanho máximo da peça.
Qual configuração está documentada?
A matriz de parâmetros registra mesa de 1700 x 800 mm e cursos X/Y/Z de 800 x 800 x 700 mm. Informa dois eixos-árvore com cone BT50, potência de 18.5 kW, acionamento padrão por correia de 6000 rpm e opção de acionamento direto de 8000 rpm. O magazine é do tipo braço, com 24 posições. Os dois eixos-árvore e os dois eixos Z documentados não definem sozinhos a sequência de ciclo para a sua aplicação.

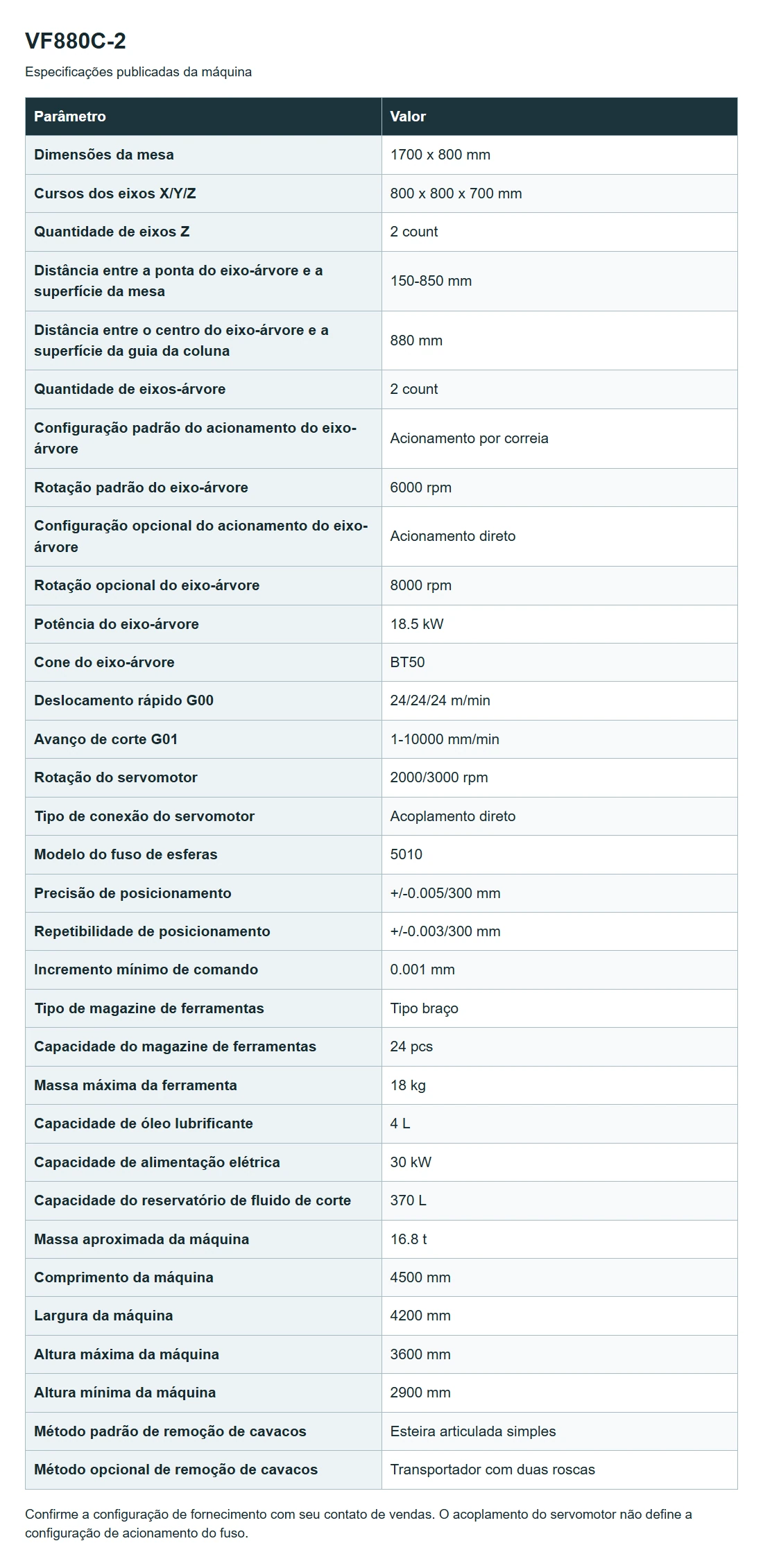

Quais são os parâmetros publicados?
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 1700 x 800 mm |
| Cursos dos eixos X/Y/Z | 800 x 800 x 700 mm |
| Quantidade de eixos Z | 2 count |
| Distância entre a ponta do eixo-árvore e a superfície da mesa | 150-850 mm |
| Distância entre o centro do eixo-árvore e a superfície da guia da coluna | 880 mm |
| Quantidade de eixos-árvore | 2 count |
| Configuração padrão do acionamento do eixo-árvore | Acionamento por correia |
| Rotação padrão do eixo-árvore | 6000 rpm |
| Configuração opcional do acionamento do eixo-árvore | Acionamento direto |
| Rotação opcional do eixo-árvore | 8000 rpm |
| Potência do eixo-árvore | 18.5 kW |
| Cone do eixo-árvore | BT50 |
| Deslocamento rápido G00 | 24/24/24 m/min |
| Avanço de corte G01 | 1-10000 mm/min |
| Rotação do servomotor | 2000/3000 rpm |
| Tipo de conexão do servomotor | Acionamento direto |
| Modelo do fuso de esferas | 5010 |
| Precisão de posicionamento | +/-0.005/300 mm |
| Repetibilidade de posicionamento | +/-0.003/300 mm |
| Incremento mínimo de comando | 0.001 mm |
| Tipo de magazine de ferramentas | Tipo braço |
| Capacidade do magazine de ferramentas | 24 pcs |
| Massa máxima da ferramenta | 18 kg |
| Capacidade de óleo lubrificante | 4 L |
| Capacidade de alimentação elétrica | 30 kW |
| Capacidade do reservatório de fluido de corte | 370 L |
| Massa aproximada da máquina | 16.8 t |
| Comprimento da máquina | 4500 mm |
| Largura da máquina | 4200 mm |
| Altura máxima da máquina | 3600 mm |
| Altura mínima da máquina | 2900 mm |
| Método padrão de remoção de cavacos | Esteira articulada simples |
| Método opcional de remoção de cavacos | Transportador com duas roscas |
As unidades e os códigos abaixo seguem a fonte. Valores separados por / são mantidos como publicados; não atribuem automaticamente uma potência contínua, uma potência de pico ou uma configuração selecionada. rpm indica rotações por minuto; pcs indica unidades; N-m indica torque em newton-metro.
Como confirmar a configuração e as opções?
O eixo-árvore com acionamento direto de 8000 rpm está listado como opcional e deve ser confirmado na proposta. A cotação deve confirmar o comando CNC selecionado, o padrão elétrico, as ferramentas, o tratamento de cavacos e fluido de corte, as interfaces de automação e qualquer alteração de processo baseada no desenho. A ficha lista a remoção de cavacos por duas roscas como opção; confirme a configuração final na cotação.
Imagens do produto
Quais documentos devem ser consultados?
Consultar a ficha original de parâmetros do VF880C-2. Os valores estão apresentados em português na tabela desta página; o arquivo de origem não foi traduzido.
Perguntas de compra
O que enviar para uma cotação do VF880C-2?
Envie desenho da peça, material, tolerâncias críticas, volume anual, tempo de ciclo desejado, comando preferido, necessidade de automação e país de destino.
O eixo-árvore opcional está incluído por padrão?
Não. O acionamento direto de 8000 rpm é identificado como opcional na ficha de parâmetros e deve ser confirmado na cotação.
Quais são as dimensões da mesa e os cursos?
A mesa mede 1700 x 800 mm e os cursos X/Y/Z são 800 x 800 x 700 mm. Verifique também a fixação, o alcance das ferramentas e as folgas da montagem.
Quantos eixos-árvore e eixos Z estão documentados?
A matriz registra dois eixos-árvore e dois eixos Z. Confirme o plano de ciclo, a fixação, as funções do comando e os requisitos de aplicação durante a consulta.
Como é confirmada a configuração fornecida?
Confirme a configuração selecionada na proposta final e no registro de aceitação, após a análise do desenho e dos requisitos.
