V2010C — centro de usinagem vertical
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O Tiezheng V2010C é um centro de usinagem vertical de três eixos lineares para fresamento, furação e rosqueamento, com mesa de 2100 x 1000 mm e cursos X/Y/Z de 2000 x 1000 x 800 mm. Compare os parâmetros e as opções documentadas com a sua peça. A aplicação e a configuração fornecida são confirmadas pela análise do desenho, da fixação e das tolerâncias, antes da cotação.
Onde o V2010C pode ser utilizado?
A adequação final ao processo depende do desenho da peça, do material, da fixação, do acesso das ferramentas e das tolerâncias. Confirme a dureza, o sobremetal e a estratégia de ferramentas na análise da aplicação; os valores de curso não determinam sozinhos o tamanho máximo da peça.
Qual configuração está documentada?
A ficha de parâmetros registra mesa de 2100 x 1000 mm, cursos X/Y/Z de 2000 x 1000 x 800 mm, carga máxima da mesa de 2200 kg e eixo-árvore de 18.5/22 kW, com cone BT50-190. A rotação padrão documentada é 6000 rpm com acionamento por correia; o acionamento direto de 10000 rpm é uma opção listada. Esses dados não tornam a opção parte da configuração padrão.
Quais são os parâmetros publicados?
Em telas estreitas, role a tabela horizontalmente para ver todos os valores. Com o foco na tabela, use as teclas de seta para a esquerda e para a direita.
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 2100 x 1000 mm |
| Cursos dos eixos X/Y/Z | 2000 x 1000 x 800 mm |
| Distância entre a ponta do eixo-árvore e a superfície da mesa | 150-950 mm |
| Distância entre o centro do eixo-árvore e a superfície da guia da coluna | 1100 mm |
| Carga máxima da mesa | 2200 kg |
| Configuração padrão do acionamento do eixo-árvore | Acionamento por correia |
| Rotação padrão do eixo-árvore | 6000 rpm |
| Configuração opcional do acionamento do eixo-árvore | Acionamento direto |
| Rotação opcional do eixo-árvore | 10000 rpm |
| Potência do eixo-árvore | 18.5/22 kW |
| Cone do eixo-árvore | BT50-190 |
| Deslocamento rápido G00 | 24/24/24 m/min |
| Avanço de corte G01 | 1-10000 mm/min |
| Torque nominal do servomotor | 40/40/30B N-m |
| Rotação do servomotor | 2000 rpm |
| Tipo de conexão do servomotor | Acoplamento direto |
| Modelo do fuso de esferas | 5010/6310 |
| Precisão de posicionamento | +/-0.005/300 mm |
| Repetibilidade de posicionamento | +/-0.003/300 mm |
| Incremento mínimo de comando | 0.001 mm |
| Tipo de magazine de ferramentas | Tipo braço |
| Capacidade do magazine de ferramentas | 24 pcs |
| Tempo de troca de ferramenta | 4 s |
| Massa máxima da ferramenta | 18 kg |
| Capacidade de óleo lubrificante | 4 L |
| Capacidade de alimentação elétrica | 36 kW |
| Capacidade do reservatório de fluido de corte | 470 L |
| Massa aproximada da máquina | 16 t |
| Comprimento da máquina | 3600 mm |
| Largura da máquina | 5400 mm |
| Profundidade da máquina | 3400 mm |
| Altura da máquina | 3000 mm |
| Método padrão de remoção de cavacos | Esteira articulada simples |
| Método opcional de remoção de cavacos | Transportador com duas roscas |
As unidades e os códigos abaixo seguem a fonte. Valores separados por / são mantidos como publicados; não atribuem automaticamente uma potência contínua, uma potência de pico ou uma configuração selecionada. rpm indica rotações por minuto; pcs indica unidades; N-m indica torque em newton-metro.
Como confirmar a configuração e as opções?
O eixo-árvore opcional de 10000 rpm com acionamento direto e a remoção de cavacos por duas roscas devem ser confirmados na cotação. A proposta e o registro de aceitação definem o comando CNC selecionado, as ferramentas, a remoção de cavacos, o fluido de corte, o padrão elétrico, os acessórios opcionais e as alterações de processo baseadas no desenho.
Imagens do produto
Quais documentos devem ser consultados?

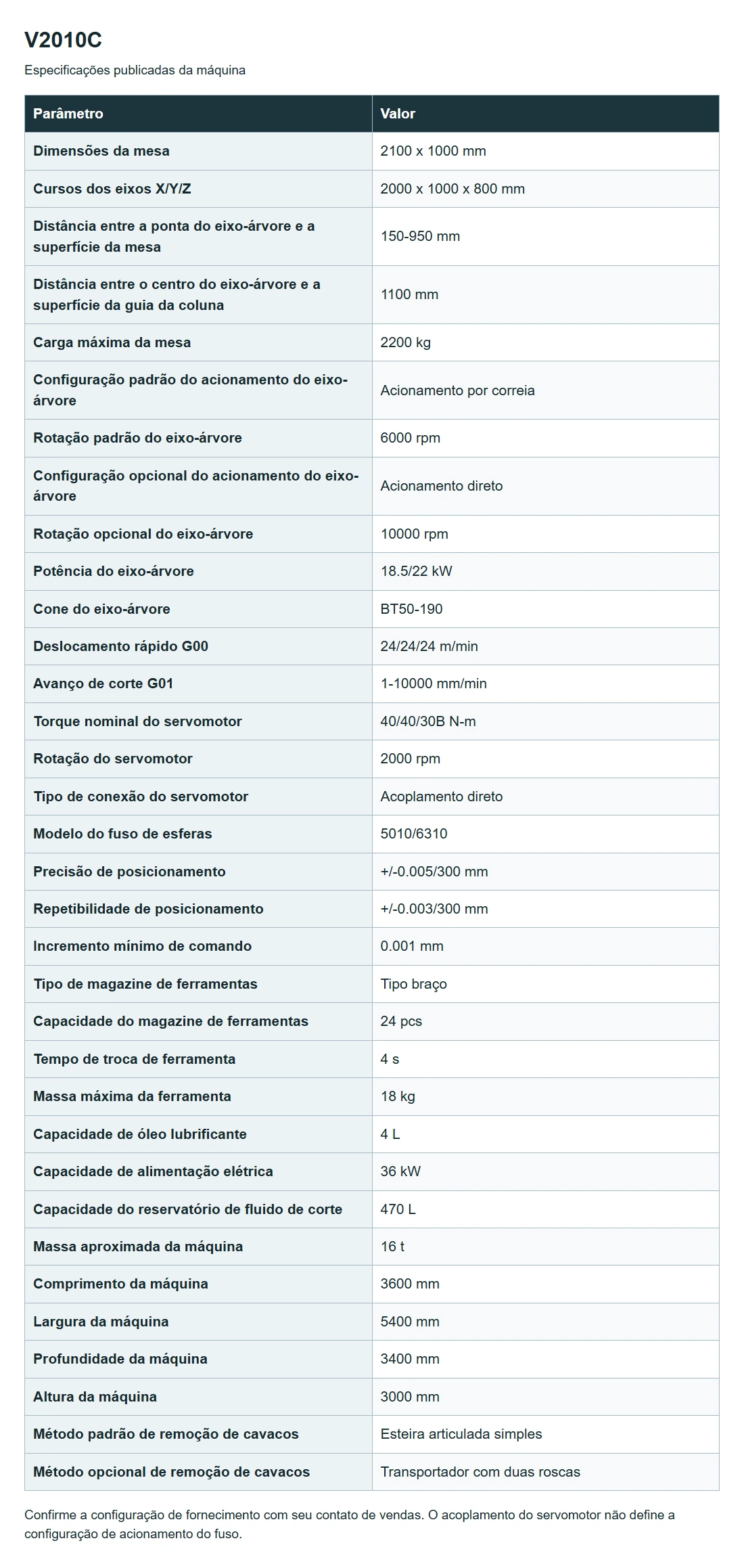

Consultar as especificações do V2010C. Confirme a configuração de fornecimento com seu contato de vendas. O acoplamento do servomotor não define a configuração de acionamento do fuso.
Perguntas de compra
O que enviar para uma cotação do V2010C?
Envie desenho da peça, material, tolerâncias críticas, volume anual, tempo de ciclo desejado, comando preferido, necessidade de automação e país de destino.
O eixo-árvore opcional está incluído por padrão?
Não. O acionamento direto de 10000 rpm é identificado como opcional na ficha de parâmetros e deve ser confirmado na cotação.
Quais são as dimensões da mesa e os cursos?
A mesa mede 2100 x 1000 mm e os cursos X/Y/Z são 2000 x 1000 x 800 mm. Verifique também a fixação, o alcance das ferramentas e as folgas da montagem.
Qual é a carga máxima da mesa?
A ficha informa carga máxima da mesa de 2200 kg. Revise o conjunto da peça e da fixação durante a análise de engenharia.
Como é confirmada a configuração fornecida?
Confirme a configuração selecionada na proposta final e no registro de aceitação, após a análise do desenho e dos requisitos.
Converse sobre o seu projeto V2010C
. Página original em inglês; categoria de centros verticais; formulário de cotação.
Modelos relacionados: V640, V840, V858, V875, V878, V966, V1387, V1380C, V1680C.
Fonte: documentação técnica Tiezheng publicada na página original do modelo. Valores e configuração padrão/opcional conferidos em 8 de outubro de 2026; confirme a configuração final na proposta final e no registro de aceitação.
Imagens e documentação do modelo
Próximo passo
Comparar este modelo · Solicitar análise e cotação
Fonte: especificações publicadas do modelo. Confirme a configuração e os critérios de aceitação na proposta.
O acoplamento direto define o acionamento do fuso do V2010C?
Não. A conexão do servomotor e a configuração de acionamento do fuso são especificações distintas. Confira as configurações de fuso padrão e opcionais publicadas e confirme a configuração de fornecimento com seu contato de vendas.
