WHH50 — centro de usinagem horizontal
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O Tiezheng WHH50 é um centro de usinagem horizontal da série WHH, com mesa rotativa de 500 × 500 mm e carga máxima da mesa de 1200 kg. Os cursos informados são 700 mm para X1/X2, 500 mm para Y1/Y2 e 350 mm para Z1/Z2. Envie o desenho da peça, a fixação prevista e os requisitos de usinagem para analisar o acesso das ferramentas e a configuração antes da proposta.

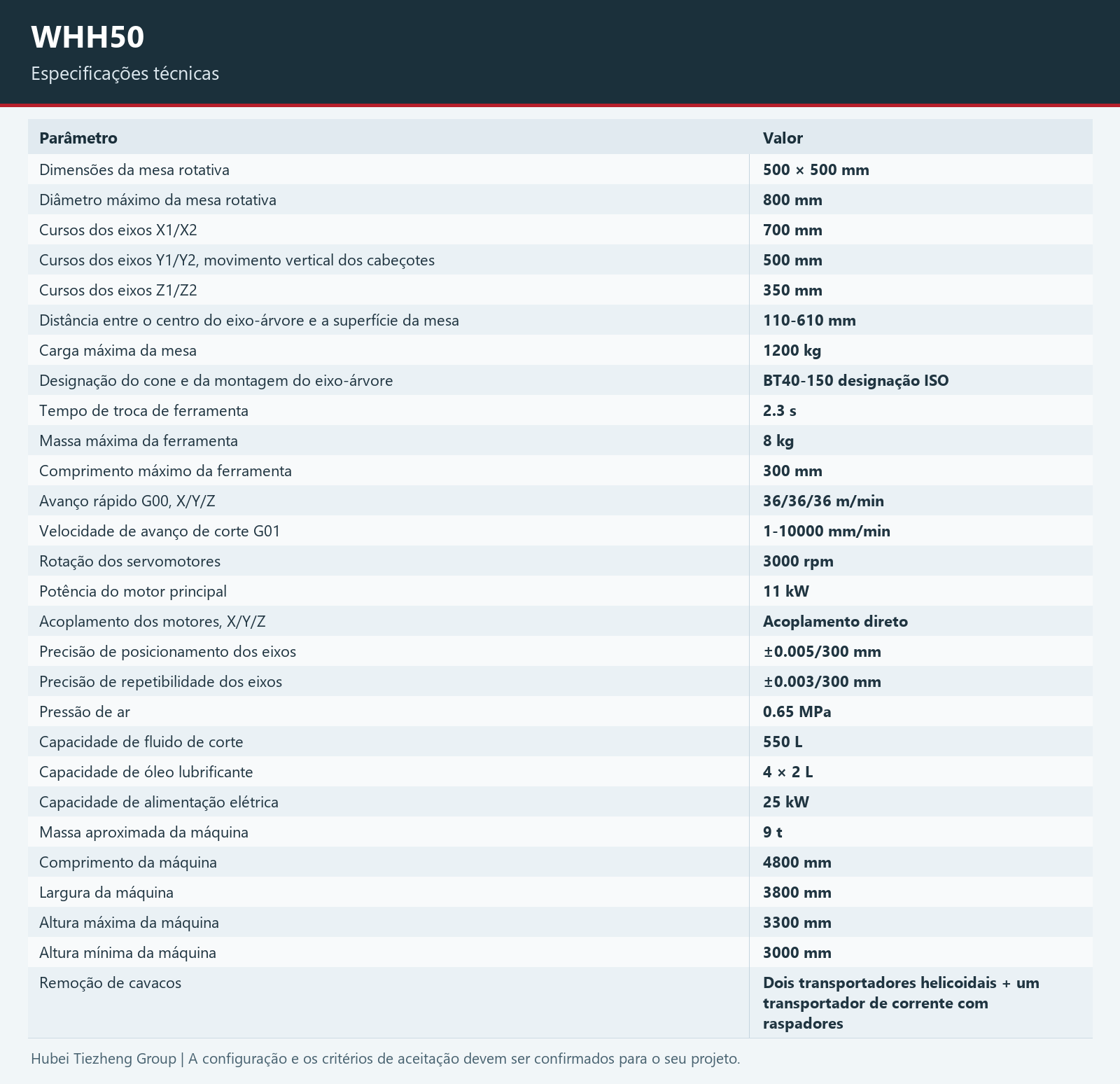

Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa rotativa | 500 × 500 mm |
| Diâmetro máximo da mesa rotativa | 800 mm |
| Cursos dos eixos X1/X2 | 700 mm |
| Cursos dos eixos Y1/Y2, movimento vertical dos cabeçotes | 500 mm |
| Cursos dos eixos Z1/Z2 | 350 mm |
| Distância entre o centro do eixo-árvore e a superfície da mesa | 110-610 mm |
| Carga máxima da mesa | 1200 kg |
| Designação do cone e da montagem do eixo-árvore | BT40-150 designação ISO |
| Tempo de troca de ferramenta | 2.3 s |
| Massa máxima da ferramenta | 8 kg |
| Comprimento máximo da ferramenta | 300 mm |
| Avanço rápido G00, X/Y/Z | 36/36/36 m/min |
| Velocidade de avanço de corte G01 | 1-10000 mm/min |
| Rotação dos servomotores | 3000 rpm |
| Potência do motor principal | 11 kW |
| Acoplamento dos motores, X/Y/Z | Acoplamento direto |
| Precisão de posicionamento dos eixos | ±0.005/300 mm |
| Precisão de repetibilidade dos eixos | ±0.003/300 mm |
| Pressão de ar | 0.65 MPa |
| Capacidade de fluido de corte | 550 L |
| Capacidade de óleo lubrificante | 4 × 2 L |
| Capacidade de alimentação elétrica | 25 kW |
| Massa aproximada da máquina | 9 t |
| Comprimento da máquina | 4800 mm |
| Largura da máquina | 3800 mm |
| Altura máxima da máquina | 3300 mm |
| Altura mínima da máquina | 3000 mm |
| Remoção de cavacos | Dois transportadores helicoidais + um transportador de corrente com raspadores |
Planeje a montagem de usinagem
Qual tamanho e carga da mesa o WHH50 oferece?
A mesa rotativa mede 500 × 500 mm. A carga máxima da mesa é 1200 kg. Analise a peça com a fixação antes de selecionar a montagem.
Quais cursos e distância à mesa são informados?
Os cursos X1/X2 são 700 mm, Y1/Y2 são 500 mm e Z1/Z2 são 350 mm. A distância entre o centro do eixo-árvore e a superfície da mesa é 110-610 mm. Essas medidas, isoladamente, não definem o tamanho máximo da peça; verifique a fixação e a aproximação da ferramenta.
Quais dimensões das ferramentas devem ser analisadas?
A designação do cone e da montagem do eixo-árvore é BT40-150. O tempo de troca de ferramenta informado é 2.3 s. Confira o porta-ferramenta, o comprimento e a massa da ferramenta na tabela e confirme o magazine e a montagem na proposta.
O que verificar quanto ao espaço e à movimentação?
O comprimento e a largura informados são 4800 × 3800 mm. As alturas mínima e máxima são 3000 e 3300 mm, e a massa aproximada é 9 t. Verifique o acesso para instalação, a área disponível e as utilidades antes da entrega.
O que devo enviar para solicitar uma proposta?
Envie o desenho, o material, as dimensões, as tolerâncias, a fixação prevista, as ferramentas, a quantidade de produção e o destino. A equipe poderá analisar a aplicação e definir a configuração para o pedido.
Envie sua peça e solicite uma proposta
Explore centros de usinagem horizontais
Próximo passo
Comparar este modelo · Solicitar análise e cotação
Fonte: especificações publicadas do modelo. Confirme a configuração e os critérios de aceitação na proposta.
