V1355 Centro de usinagem vertical
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
V1355 é um centro de usinagem vertical com mesa de 1400 × 500 mm, cursos X/Y/Z de 1300 × 550 × 550 mm e carga máxima declarada de 800 kg. O eixo-árvore padrão por correia é especificado a 8000 rpm; o acionamento direto a 12000 rpm é opcional. Avalie separadamente fixação, acesso das ferramentas e operação; os cursos e a carga não garantem o espaço útil de usinagem.

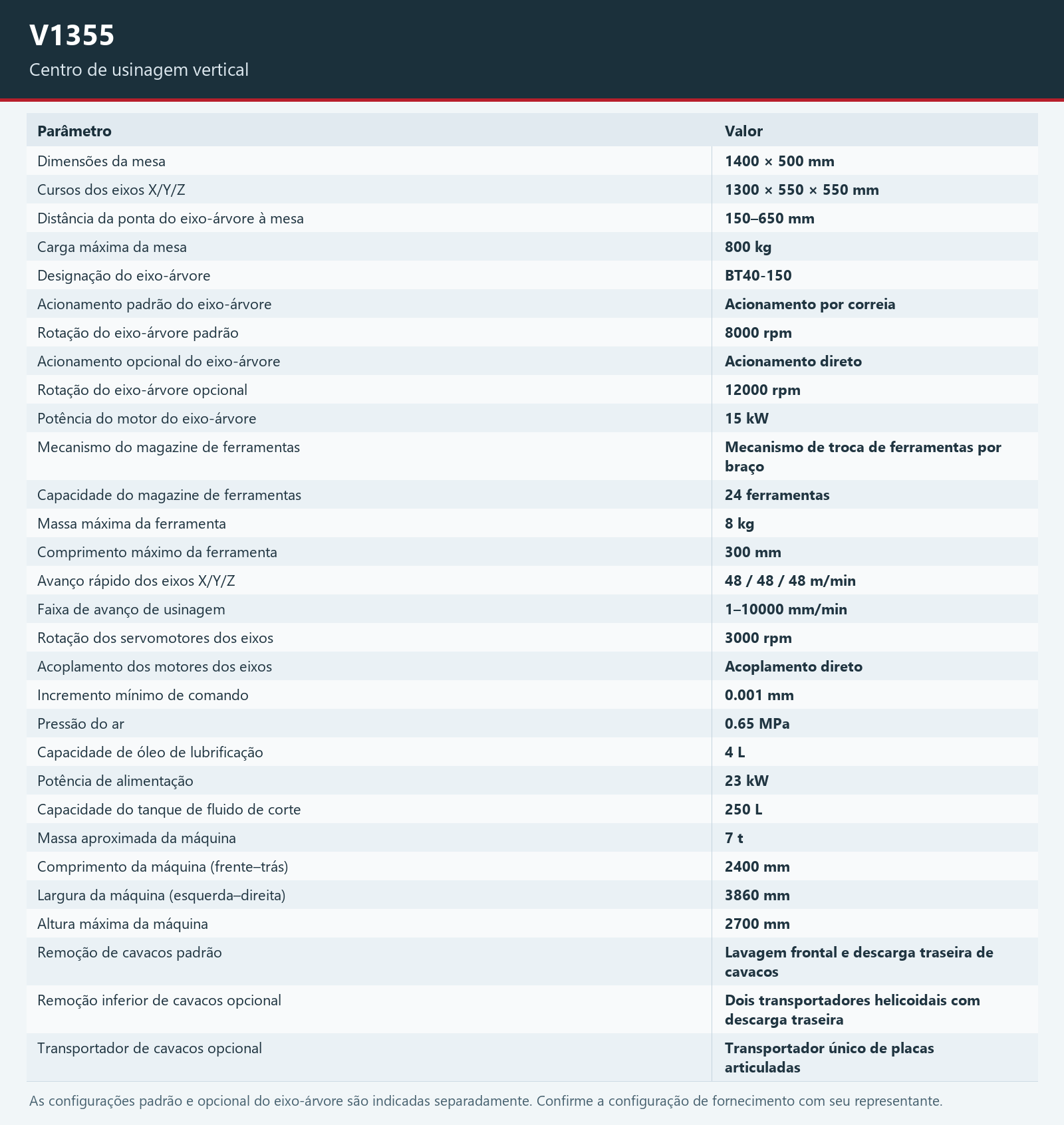

Especificações
| Parâmetro | Valor |
|---|---|
| Dimensões da mesa | 1400 × 500 mm |
| Cursos dos eixos X/Y/Z | 1300 × 550 × 550 mm |
| Distância da ponta do eixo-árvore à mesa | 150–650 mm |
| Carga máxima da mesa | 800 kg |
| Designação do eixo-árvore | BT40-150 |
| Acionamento padrão do eixo-árvore | Acionamento por correia |
| Rotação do eixo-árvore padrão | 8000 rpm |
| Acionamento opcional do eixo-árvore | Acionamento direto |
| Rotação do eixo-árvore opcional | 12000 rpm |
| Potência do motor do eixo-árvore | 15 kW |
| Mecanismo do magazine de ferramentas | Mecanismo de troca de ferramentas por braço |
| Capacidade do magazine de ferramentas | 24 ferramentas |
| Massa máxima da ferramenta | 8 kg |
| Comprimento máximo da ferramenta | 300 mm |
| Avanço rápido dos eixos X/Y/Z | 48 / 48 / 48 m/min |
| Faixa de avanço de usinagem | 1–10000 mm/min |
| Rotação dos servomotores dos eixos | 3000 rpm |
| Acoplamento dos motores dos eixos | Acoplamento direto |
| Incremento mínimo de comando | 0.001 mm |
| Pressão do ar | 0.65 MPa |
| Capacidade de óleo de lubrificação | 4 L |
| Potência de alimentação | 23 kW |
| Capacidade do tanque de fluido de corte | 250 L |
| Massa aproximada da máquina | 7 t |
| Comprimento da máquina (frente–trás) | 2400 mm |
| Largura da máquina (esquerda–direita) | 3860 mm |
| Altura máxima da máquina | 2700 mm |
| Remoção de cavacos padrão | Lavagem frontal e descarga traseira de cavacos |
| Remoção inferior de cavacos opcional | Dois transportadores helicoidais com descarga traseira |
| Transportador de cavacos opcional | Transportador único de placas articuladas |
Confirme a configuração fornecida, as ferramentas, a fixação e a aplicação com o contato comercial. Modelo e desenho são opcionais no primeiro contato.
Quais especificações do V1355 devo comparar?
Compare os parâmetros publicados de cada opção, incluindo as unidades e os itens opcionais ou dependentes da configuração. Um valor omitido precisa de confirmação; não significa zero.
Essas especificações confirmam meu material ou tolerância?
Não. A classe e a dureza do material, as ferramentas, a fixação e os requisitos de inspeção precisam de análise da aplicação. Dimensões da mesa ou rotação do fuso, isoladamente, não comprovam a adequação.
Posso comparar este modelo com outras máquinas?
Use o seletor e compare os valores publicados com os mesmos critérios. Confirme com o contato comercial as diferenças na configuração fornecida.
Como iniciar uma conversa sobre este modelo?
Descreva a peça ou a operação. Modelo e desenho são opcionais no primeiro contato. Combine o canal para trocar desenhos com seu contato; a configuração fornecida e a cotação formal são confirmadas diretamente.
