TY-550s Centro Vertical de Torneamento e Fresamento
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O TY-550s é um centro vertical de torneamento e fresamento para avaliar operações de torneamento e de usinagem com ferramentas acionadas na mesma peça. O diâmetro de usinagem declarado é de 450 mm, com torre BMT65 de 12 posições e ferramentas acionadas de até 4000 rpm. Confira os limites separados de torneamento e mandrilamento com a peça, o dispositivo e as ferramentas; seu representante confirma a configuração final.
Quais operações devo apresentar?
Descreva as superfícies torneadas, as características fresadas e o acesso necessário na peça. Diâmetro de giro, diâmetro de usinagem, comprimento de usinagem e cursos dos eixos são limites distintos. Avalie a montagem completa, sem selecionar a máquina apenas pelo maior valor isolado.
Confirme a configuração de fornecimento
Confirme a rotação do eixo-árvore principal, os porta-ferramentas, o regime das ferramentas acionadas, a fixação e as funções do comando necessárias à operação. A capacidade de torneamento e fresamento, por si só, não comprova usinagem simultânea em cinco eixos nem carregamento automático de peças.
Considere cada limite separadamente
Cursos dos eixos, diâmetro de giro e passagem do eixo-árvore descrevem limites geométricos diferentes; nenhum deles, isoladamente, confirma que peça, dispositivo e ferramentas caberão com as folgas necessárias. A tolerância depende do material, das ferramentas, das condições de corte e do método de inspeção acordado. Seu representante confirma o plano de usinagem e as responsabilidades de entrega, instalação, treinamento e suporte.

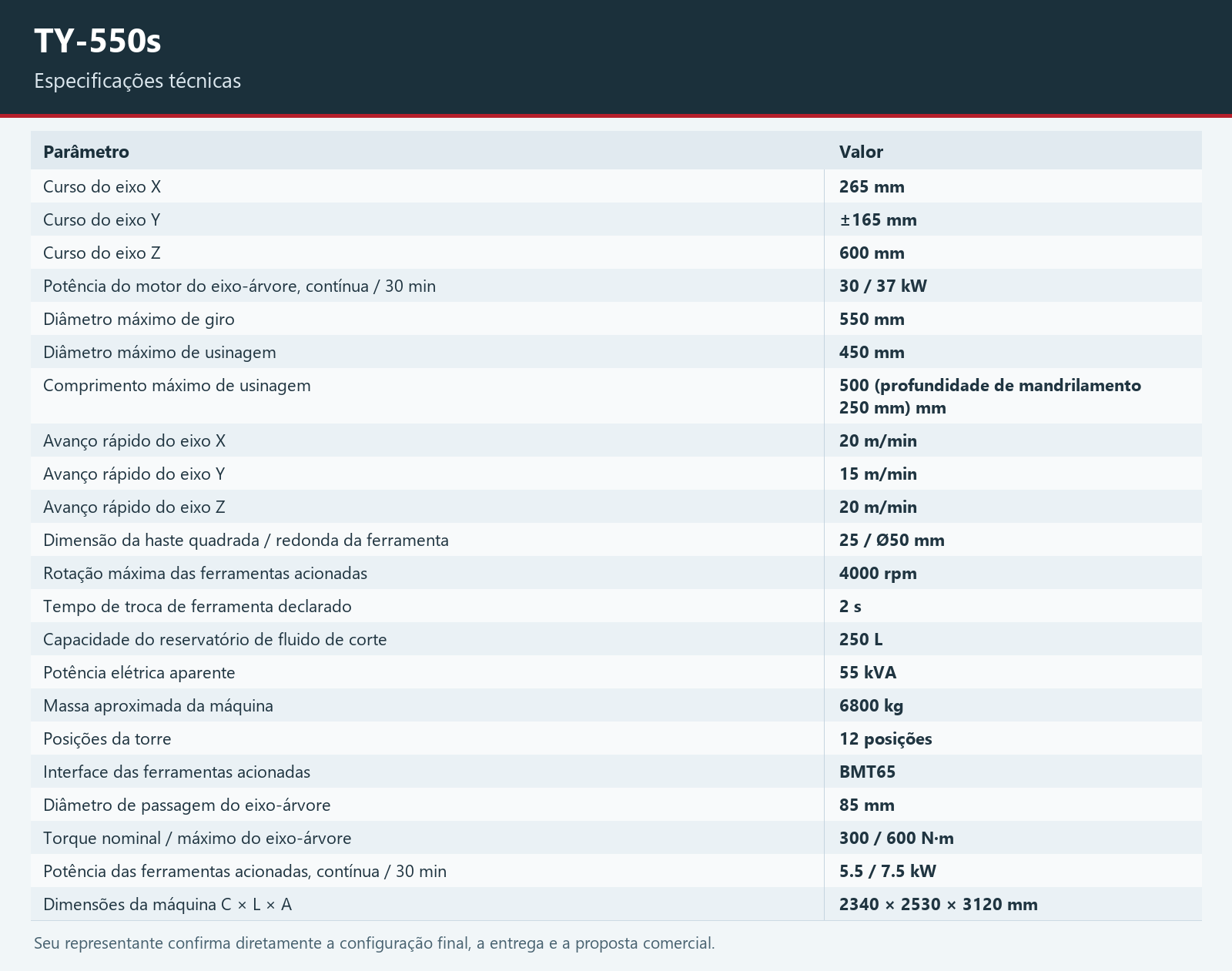

Especificações técnicas
Em telas estreitas, deslize a tabela na horizontal. Com o teclado, selecione a tabela com Tab e use as setas para a esquerda e para a direita.
| Parâmetro | Valor | Unidade |
|---|---|---|
| Curso do eixo X | 265 | mm |
| Curso do eixo Y | ±165 | mm |
| Curso do eixo Z | 600 | mm |
| Potência do motor do eixo-árvore, contínua / 30 min | 30 / 37 | kW |
| Diâmetro máximo de giro | 550 | mm |
| Diâmetro máximo de usinagem | 450 | mm |
| Comprimento máximo de usinagem | 500 (profundidade de mandrilamento 250 mm) | mm |
| Avanço rápido do eixo X | 20 | m/min |
| Avanço rápido do eixo Y | 15 | m/min |
| Avanço rápido do eixo Z | 20 | m/min |
| Dimensão da haste quadrada / redonda da ferramenta | 25 / Ø50 | mm |
| Rotação máxima das ferramentas acionadas | 4000 | rpm |
| Tempo de troca de ferramenta declarado | 2 | s |
| Capacidade do reservatório de fluido de corte | 250 | L |
| Potência elétrica aparente | 55 | kVA |
| Massa aproximada da máquina | 6800 | kg |
| Posições da torre | 12 | posições |
| Interface das ferramentas acionadas | BMT65 | |
| Diâmetro de passagem do eixo-árvore | 85 | mm |
| Torque nominal / máximo do eixo-árvore | 300 / 600 | N·m |
| Potência das ferramentas acionadas, contínua / 30 min | 5.5 / 7.5 | kW |
| Dimensões da máquina C × L × A | 2340 × 2530 × 3120 | mm |
Fale com seu representante
Comece pela peça ou pela operação que deseja discutir. A escolha de um modelo e o desenho são opcionais na primeira consulta. Acrescente dimensões, especificação do material, quantidade e tolerâncias críticas, se conhecidas. Seu representante confirma diretamente a configuração formal, as condições de entrega e a proposta comercial; desenhos confidenciais podem ser trocados por um canal acordado após o contato.
Perguntas antes de escolher a máquina
O diâmetro de usinagem garante que minha peça cabe?
Não. Verifique a peça completa, a fixação, as ferramentas e as folgas. Giro, diâmetro de usinagem, comprimento e cursos dos eixos representam limites diferentes.
Qual rotação do eixo-árvore principal será fornecida?
Peça ao representante que confirme a configuração do eixo-árvore principal para o pedido proposto. A rotação das ferramentas acionadas é uma grandeza separada e não deve ser usada como rotação do eixo-árvore principal.
Torneamento e fresamento significam usinagem simultânea em cinco eixos?
Não. Confirme a disposição dos eixos, as funções do comando, o acesso das ferramentas e as operações necessárias à configuração específica.
Posso presumir compatibilidade com um material ou carregamento automático?
Não. Apresente a especificação do material, a geometria da peça, o plano de corte e o ritmo de produção. Robô, carregador, interfaces e proteções exigem confirmação separada.
Preciso escolher um modelo ou enviar um desenho antes de entrar em contato?
Não. Descreva primeiro a peça ou a operação. Modelo e desenho são opcionais; seu representante identifica os detalhes necessários e confirma diretamente a configuração formal, a entrega e a proposta comercial.
