MB22-3030 Centro de Usinagem de Pórtico
Comece pela peça ou operação. Modelo e desenho são opcionais no primeiro contato.
O MB22-3030 é um centro de usinagem de pórtico com mesa de 3000 × 2200 mm, cursos X/Y/Z de 3000 × 3100 × 1000 mm e carga máxima declarada de 17 t sobre a mesa. O eixo-árvore padrão por correia tem rotação de 6000 rpm. Avalie peça, fixação, comprimento das ferramentas e folgas em conjunto; dimensões da mesa, cursos e carga não garantem isoladamente o espaço útil de usinagem.
Quais operações devo apresentar?
Descreva as superfícies a fresar, as dimensões e a massa da peça, os pontos de fixação e o acesso das ferramentas. A passagem do pórtico de 3000 mm e a distância da mesa à travessa são limites geométricos distintos. Inclua as folgas do dispositivo e das ferramentas na análise de peças grandes.
Confirme a configuração de fornecimento
As especificações identificam o eixo-árvore padrão acionado por correia. Confirme o cone, os porta-ferramentas, a capacidade do magazine e qualquer configuração adicional para o pedido proposto. A troca automática de ferramentas não comprova carregamento robotizado de peças, produção sem operador ou um magazine opcional específico.
Considere cada limite separadamente
O incremento mínimo de movimento é uma característica de comando, não a tolerância da peça acabada. Avalie conjuntamente carga da mesa, massa da peça e massa do dispositivo. Revise material, condições de corte, fundação, utilidades e acesso antes de acordar o plano de instalação e usinagem com o representante.

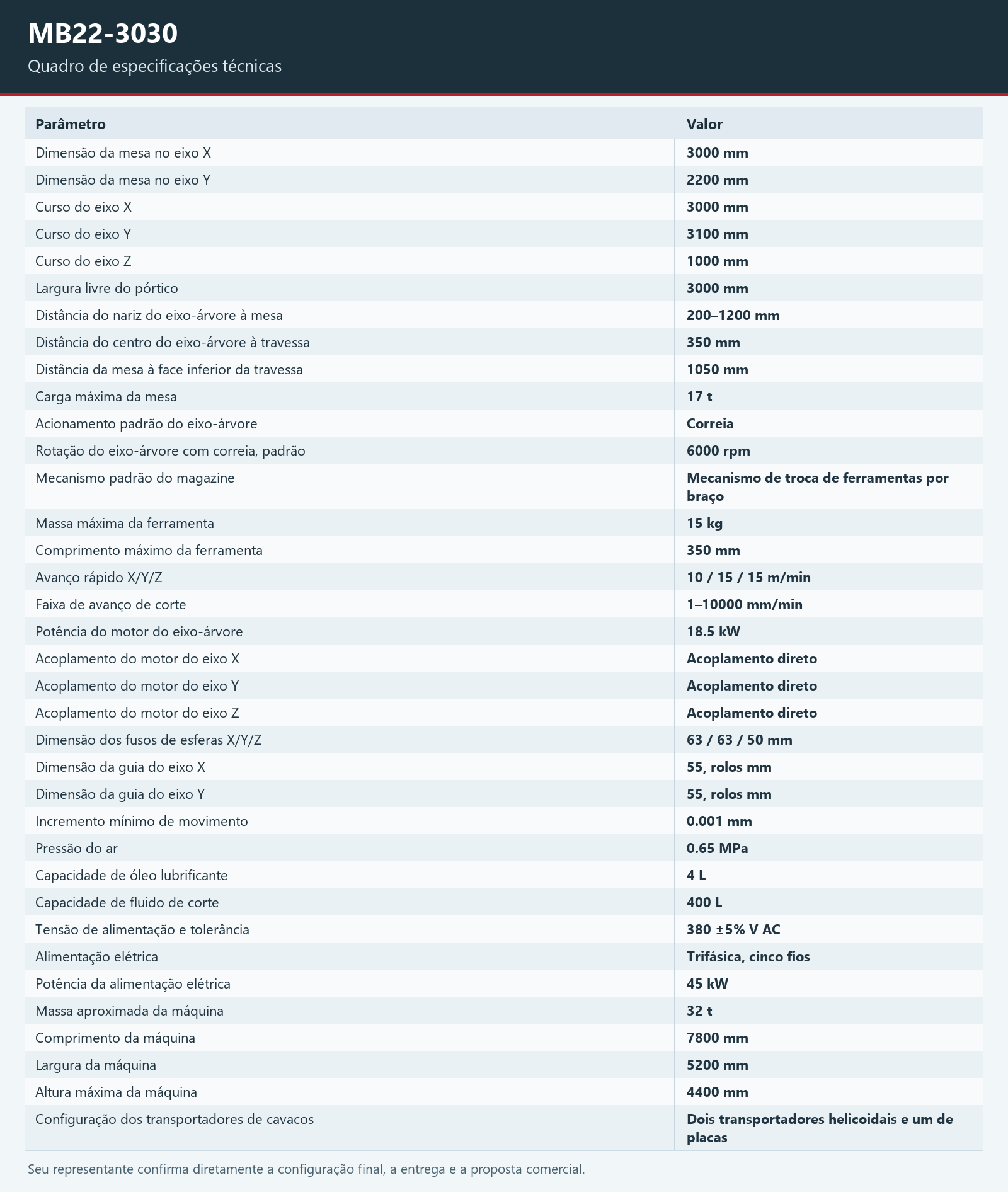

Especificações técnicas
| Parâmetro | Valor | Unidade |
|---|---|---|
| Dimensão da mesa no eixo X | 3000 | mm |
| Dimensão da mesa no eixo Y | 2200 | mm |
| Curso do eixo X | 3000 | mm |
| Curso do eixo Y | 3100 | mm |
| Curso do eixo Z | 1000 | mm |
| Largura livre do pórtico | 3000 | mm |
| Distância do nariz do eixo-árvore à mesa | 200–1200 | mm |
| Distância do centro do eixo-árvore à travessa | 350 | mm |
| Distância da mesa à face inferior da travessa | 1050 | mm |
| Carga máxima da mesa | 17 | t |
| Acionamento padrão do eixo-árvore | Correia | |
| Rotação do eixo-árvore com correia, padrão | 6000 | rpm |
| Mecanismo padrão do magazine | Mecanismo de troca de ferramentas por braço | |
| Massa máxima da ferramenta | 15 | kg |
| Comprimento máximo da ferramenta | 350 | mm |
| Avanço rápido X/Y/Z | 10 / 15 / 15 | m/min |
| Faixa de avanço de corte | 1–10000 | mm/min |
| Potência do motor do eixo-árvore | 18.5 | kW |
| Acoplamento do motor do eixo X | Acoplamento direto | |
| Acoplamento do motor do eixo Y | Acoplamento direto | |
| Acoplamento do motor do eixo Z | Acoplamento direto | |
| Dimensão dos fusos de esferas X/Y/Z | 63 / 63 / 50 | mm |
| Dimensão da guia do eixo X | 55, rolos | mm |
| Dimensão da guia do eixo Y | 55, rolos | mm |
| Incremento mínimo de movimento | 0.001 | mm |
| Pressão do ar | 0.65 | MPa |
| Capacidade de óleo lubrificante | 4 | L |
| Capacidade de fluido de corte | 400 | L |
| Tensão de alimentação e tolerância | 380 ±5% | V AC |
| Alimentação elétrica | Trifásica, cinco fios | |
| Potência da alimentação elétrica | 45 | kW |
| Massa aproximada da máquina | 32 | t |
| Comprimento da máquina | 7800 | mm |
| Largura da máquina | 5200 | mm |
| Altura máxima da máquina | 4400 | mm |
| Configuração dos transportadores de cavacos | Dois transportadores helicoidais e um de placas |
