V1380C — вертикальный обрабатывающий центр
Начните с описания детали или операции. Модель и чертёж можно уточнить после первого обращения.
Tiezheng V1380C — вертикальный обрабатывающий центр с тремя линейными осями для фрезерования, сверления и нарезания резьбы, со столом 1400 x 800 мм и ходами X/Y/Z 1300 x 800 x 700 мм. Сравните документированные параметры и опции с вашей деталью. Применение и поставляемая комплектация подтверждаются по чертежу, оснастке, доступу инструмента и требованиям к допускам перед подготовкой предложения.
Для каких работ рассматривают V1380C?
Окончательная пригодность для процесса зависит от чертежа детали, материала, оснастки, доступа инструмента и требований к допускам. При проверке применения подтвердите твёрдость, припуск и выбор инструмента; одни только ходы осей не определяют максимальный размер детали.
Какая комплектация документирована?
В листе параметров указаны стол 1400 x 800 мм, ходы X/Y/Z 1300 x 800 x 700 мм, максимальная нагрузка на стол 1500 kg и шпиндель мощностью 15/18.5 kW с конусом BT50-190. Документированная стандартная частота вращения — 6000 rpm с ремённым приводом; прямой привод с частотой 10000 rpm указан как опция. Эта опция не становится частью стандартной комплектации автоматически.

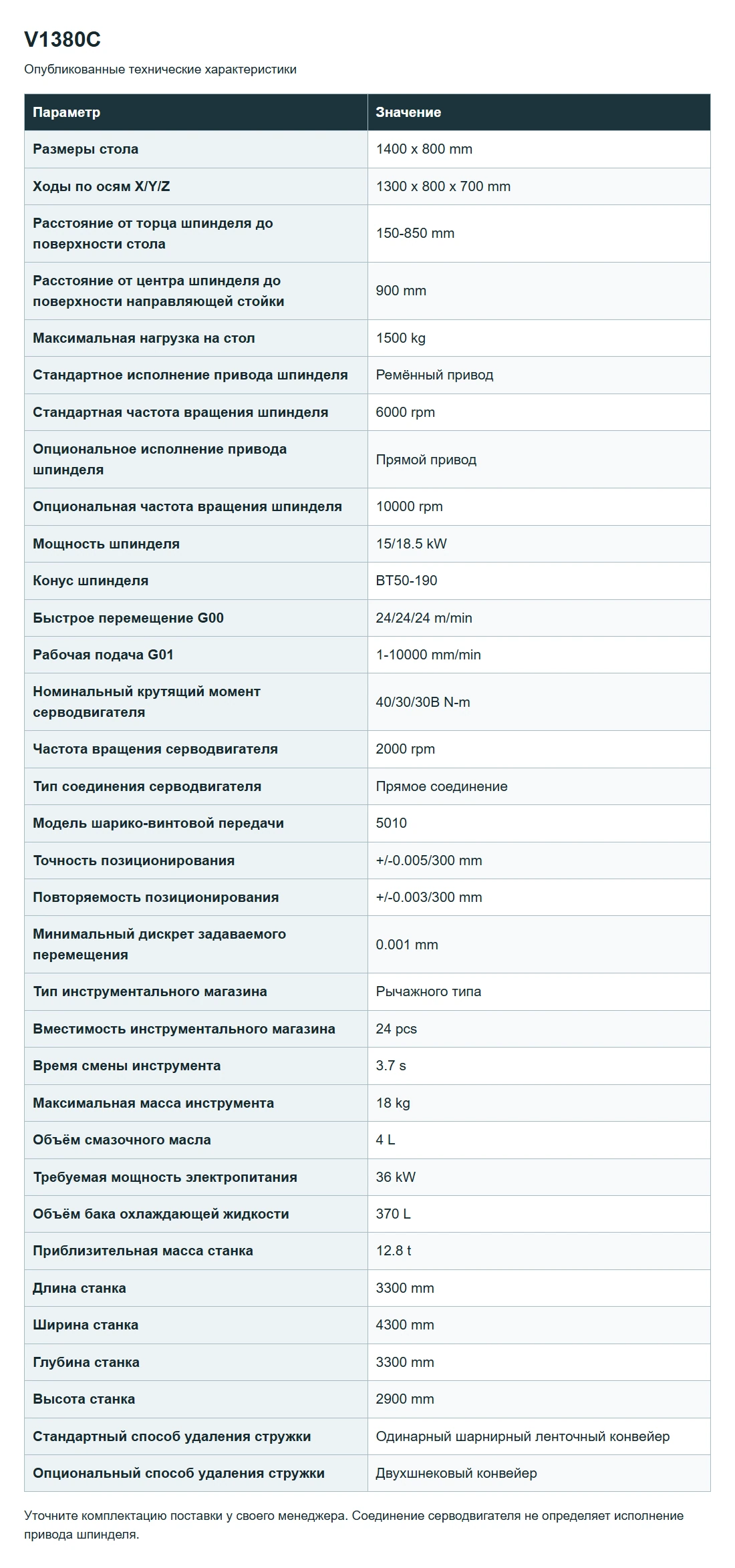

Какие параметры опубликованы?
На узком экране прокрутите таблицу по горизонтали, чтобы увидеть все значения. Выделив таблицу клавишей Tab, используйте стрелки влево и вправо.
| Параметр | Значение |
|---|---|
| Размеры стола | 1400 x 800 mm |
| Ходы по осям X/Y/Z | 1300 x 800 x 700 mm |
| Расстояние от торца шпинделя до поверхности стола | 150-850 mm |
| Расстояние от центра шпинделя до поверхности направляющей стойки | 900 mm |
| Максимальная нагрузка на стол | 1500 kg |
| Стандартное исполнение привода шпинделя | Ремённый привод |
| Стандартная частота вращения шпинделя | 6000 rpm |
| Опциональное исполнение привода шпинделя | Прямой привод |
| Опциональная частота вращения шпинделя | 10000 rpm |
| Мощность шпинделя | 15/18.5 kW |
| Конус шпинделя | BT50-190 |
| Быстрое перемещение G00 | 24/24/24 m/min |
| Рабочая подача G01 | 1-10000 mm/min |
| Номинальный крутящий момент серводвигателя | 40/30/30B N-m |
| Частота вращения серводвигателя | 2000 rpm |
| Тип соединения серводвигателя | Прямое соединение |
| Модель шарико-винтовой передачи | 5010 |
| Точность позиционирования | +/-0.005/300 mm |
| Повторяемость позиционирования | +/-0.003/300 mm |
| Минимальный дискрет задаваемого перемещения | 0.001 mm |
| Тип инструментального магазина | Рычажного типа |
| Вместимость инструментального магазина | 24 pcs |
| Время смены инструмента | 3.7 s |
| Максимальная масса инструмента | 18 kg |
| Объём смазочного масла | 4 L |
| Требуемая мощность электропитания | 36 kW |
| Объём бака охлаждающей жидкости | 370 L |
| Приблизительная масса станка | 12.8 t |
| Длина станка | 3300 mm |
| Ширина станка | 4300 mm |
| Глубина станка | 3300 mm |
| Высота станка | 2900 mm |
| Стандартный способ удаления стружки | Одинарный шарнирный ленточный конвейер |
| Опциональный способ удаления стружки | Двухшнековый конвейер |
Единицы и обозначения ниже сохранены по источнику. Значения через / приведены в опубликованном виде; они не означают автоматически номинальную или пиковую мощность либо выбранную комплектацию. rpm означает обороты в минуту; pcs — количество единиц; N-m — крутящий момент в ньютон-метрах; kg — килограммы, kW — киловатты.
Как подтвердить комплектацию и опции?
Опциональный шпиндель с прямым приводом на 10000 rpm и двухшнековый конвейер стружки должны быть подтверждены в предложении. Окончательное предложение и документ приёмки определяют выбранную систему ЧПУ, инструмент, удаление стружки, охлаждение, электрический стандарт, опциональное оборудование и изменения процесса по чертежу.
Изображения станка
Какие документы следует изучить?
Посмотреть характеристики V1380C. Уточните комплектацию поставки у своего менеджера. Соединение серводвигателя не определяет исполнение привода шпинделя.
Вопросы при покупке
Что отправить для запроса предложения на V1380C?
Отправьте чертёж детали, материал, критические допуски, годовой объём, целевое время цикла, предпочтительную систему ЧПУ, требования к автоматизации и страну назначения.
Входит ли опциональный шпиндель в стандартную поставку?
Нет. Прямой привод на 10000 rpm указан как опциональное исполнение в листе параметров и должен быть подтверждён в предложении.
Каковы размеры стола и ходы осей?
Размеры стола — 1400 x 800 мм, ходы X/Y/Z — 1300 x 800 x 700 мм. Проверьте также оснастку, вылет инструмента и зазоры установки.
Какова максимальная нагрузка на стол?
В листе параметров указана максимальная нагрузка на стол 1500 kg. При инженерной проверке рассмотрите деталь вместе с оснасткой.
Как подтверждается поставляемая комплектация?
После проверки чертежа и требований подтвердите выбранную комплектацию в окончательном предложении и документе приёмки.
Обсудите проект с V1380C
. Исходная страница на английском; категория вертикальных центров; форма запроса.
Связанные модели: V640, V840, V858, V875, V878, V966, V1387, V1680C, V2010C.
Источник: техническая документация Tiezheng, опубликованная на исходной странице модели. Значения и статус стандартного/опционального исполнения проверены 8 октября 2026 года; подтвердите окончательную комплектацию в окончательном предложении и документе приёмки.
Изображения и материалы модели
Следующий шаг
Сравнить эту модель · Запросить оценку и предложение
Источник: опубликованные характеристики модели. Комплектацию и критерии приёмки согласуйте в предложении.
Определяет ли прямое соединение серводвигателя привод шпинделя V1380C?
Нет. Соединение серводвигателя и исполнение привода шпинделя — разные характеристики. Проверьте опубликованные стандартные и опциональные исполнения шпинделя и уточните комплектацию поставки у своего менеджера.
